适用于桥式起重机和龙门起重机的钢制起重机轨道系统 - 高耐用性和高性能

起重机钢轨轨道种类很多，有扁钢轨、DIN536、JIS E 1103、YB/T5055等轻轨、重轨类型，均可用于起重机轨道。

它们的形状不同，应用场景也不同。起重机轨道的选择与起重机设备的载荷、安装环境、设备的运行环境有关。起重机轨道的头部宽度应与车轮尺寸相匹配。下面，我们将列出10种起重机轨道的型材、尺寸和标准。

报价要求

起重机钢轨轨道类型

起重机轨道方钢和起重机轨道扁钢

这些起重机轨道型材是按照 GB/T 908-2019 标准生产的。

方钢、扁钢吨位较小，多用于欧式桥式起重机、门式起重机小车行走轨道，也可作为欧式小吨位梁或桥式起重机车车轨道。

起重机钢轨轨道方钢和起重机轨道扁钢 1

起重机轨道尺寸表（毫米）（扁钢）

起重机轨道尺寸 高度(毫米)
A		 宽度（毫米）
乙		 重量(公斤/米)
40x30毫米 30 40 9.42
50x30毫米 30 50 11.775
60x40毫米 40 60 18.84
65x40毫米 40 65 20.41
70x40毫米 40 70 21.98
75x40毫米 40 75 23.55
80x60毫米 60 80 37.68
90x40毫米 40 90 28.26
100x60毫米 60 100 47.1

起重机轨道尺寸表（毫米）（方钢）

起重机轨道尺寸 高度(毫米)
A		 寬度（mm)
乙		 重量(公斤/米)
30x30毫米 30 30 7.065
40x40毫米 40 40 12.56
50x50毫米 50 50 19.625
60x60毫米 60 60 28.26
70x70毫米 70 70 38.465
80x80毫米 80 80 50.24
90x90毫米 90 90 63.585
100x100毫米 100 100 78.5
110x110毫米 110 110 94.985

DIN 536 P1:1991 起重机轨道

这些起重机轨道型材是根据欧洲 DIN 536 标准生产的，抗拉强度范围为 690 至 1080 N/mm2。

DIN 536 起重机轨道

轨道类型 标准 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
A45起重机轨道 DIN 536 P1:1991 55,00 125,00 45,00 24,00 50锰 22,10
A55起重机轨道 DIN 536 P1:1991 65,00 150,00 55,00 31,00 50锰 31,80
A65起重机轨道 DIN 536 P1:1991 75,00 175,00 65,00 38,00 50锰 43,10
A75起重机轨道 DIN 536 P1:1991 85,00 200,00 75,00 45,00 铀1锰 56,20
A100起重机轨道 DIN 536 P1:1991 95,00 200,00 100,00 60,00 铀1锰 74,30
A120起重机轨道 DIN 536 P1:1991 105,00 220,00 120,00 72,00 铀1锰 100,00
A150起重机轨道 DIN 536 P1:1991 150,00 220,00 150,00 80,00 铀1锰 150,30

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

50锰 机械性能 化学成分
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥390   ≥40 ≥645 ≥66 13% 0.48-0.56 0.17-0.37 0.70-1.00 0.035 0.035 0.25 0.25 0.25
铀1锰 / / ≥880 / 9% / 0.65-0.76 0.15-0.35 1.10-1.40 0.030 0.030 0.25 0.25 0.25

YB/T5055-2014起重机轨

这些型材是按照中国YB/T5055-2014 标准生产的，抗拉强度范围为 690 至 1080 N/mm2。

起重机专用轨道，是专门为起重机的需要而设计制造的轨道，它的断面设计不同于一般铁路轨道，轨道顶端的曲率半径比一般铁路钢轨大，底部的宽度和高度较小，由于其抗弯曲距离较大且能承受较大的轮压，因此得到广泛的应用。

YBT5055 2014 起重机轨道

轨道类型 标准 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
QU70导轨 YB/T5055-2014 120 120 70 28 铀1锰 52.8
QU80导轨 YB/T5055-2014 130 130 80 32 铀1锰 63.69
QU100导轨 YB/T5055-2014 150 150 100 38 铀1锰 88.96
QU120导轨 YB/T5055-2014 170 170 120 44 铀1锰 118.1

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

铀1锰 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥880 9% 0.65-0.76 0.15-0.35 1.10-1.40 0.030 0.030 0.25 0.25 0.25

GB/T 11264-2012 轻轨

这些轻型起重机轨道型材是根据中国 GB/T 11264-2112 标准生产的

GBT 11264 2012 轻轨

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

Q235 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤
≥235 ≥24 375-460 38-47 26% 0.12-0.22 0.35 0.30-0.70 0.045 0.045
55Q 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙型肝炎病毒 ≤ ≤
≥685 ≥69 ≥197 0.50-0.60 0.15-0.35 0.60-0.90 0.04 0.04

GB/T2585-2007 重轨

这些重型起重机轨道型材是根据中国 GB/T2585-2007 标准生产的。

GBT2585-2007 重轨

轨道类型 标准 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
38公斤 国标2585-2007 134 114 68 13 铀1锰 38.73
43公斤 国标2585-2007 140 114 70 14.5 铀1锰 44.653
50公斤 国标2585-2007 152 132 70 15.5 铀1锰 51.514
60公斤 国标2585-2007 176 150 73 16.5 铀1锰 60.64
75公斤 国标2585-2007 192 150 75 20 铀1锰 74.414

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

铀1锰 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥880 9% 0.65-0.76 0.15-0.35 1.10-1.40 0.030 0.030 0.25 0.25 0.25

DIN 5901 轻轨

这些轻型起重机轨道型材是根据欧洲 DIN 5901 标准生产的。

DIN 5901 轻轨

轨道类型 标准 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
S10 DIN5901 70 58 32 6 Q235B/55Q 10
S14 DIN5901 80 70 38 9 Q235B/55Q 14
S18 DIN5901 93 82 43 10 Q235B/55Q 18.3
S20 DIN5901 100 82 44 10 Q235B/55Q 19.8
S24 DIN5901 115 90 53 10 Q235B/55Q 24.4
S30 DIN5901 108 108 60.3 12.3 Q235B/55Q 30.03

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

Q235 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤
≥235 ≥24 375-460 38-47 26% 0.12-0.22 0.35 0.30-0.70 0.045 0.045
55Q 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙型肝炎病毒 ≤ ≤
≥685 ≥69 ≥197 0.50-0.60 0.15-0.35 0.60-0.90 0.04 0.04

ASTM A1 轨道

这些起重机轨道型材是按照 ASTM A1 标准生产的。

ASTM A1 轨道

轨道类型 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
ASCE25 69.85 69.85 38.1 7.54 55Q 12.2
ASCE30 79.37 79.37 42.86 8.33 55Q 15.2
美国土木工程师学会40 88.9 88.9 47.6 9.9 55Q 19.84
美国土木工程师学会50 98.43 98.43 54 11.11 550 24.855
ASCE60 107.95 107.95 60.33 12.3 55Q 30.1
ASCE70 117.48 117.48 61.91 13.1 550 34.5
美国土木工程师学会80 127 127 63.5 13.89 铀1锰 39.82
ASCE85 131.76 131.76 65.09 14.29 铀1锰 42.3

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

55Q 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙型肝炎病毒 ≤ ≤
≥685 ≥69 ≥197 0.50-0.60 0.15-0.35 0.60-0.90 0.04 0.04
铀1锰 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥880 9% 0.65-0.76 0.15-0.35 1.10-1.40 0.030 0.030 0.25 0.25 0.25

EN13674-4 铁路轨道

这些起重机轨道型材是按照欧洲 EN13674-4 标准生产的。

EN13674 4轨道

轨道类型 标准 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
39E1(BS80A) EN13674-4 133.4 117.5 63.5 13.1 R200/R260/R260Mn/R3OOHT 39.77
45E1(BS90A) EN13674-4 142.88 127 66.67 13.89 R200/R260/R260Mn/R300HT 45.11
45E3(RN45) EN13674-4 142 130 66 15 R200/R260/R260Mn/R300HT 44.79
46E2(U33) EN13674-4 145 134 62 15 R200/R260/R260Mn/R300HT 46.27
49E1(S49) EN13674-4 149 125 67 14 R200/R260/R260Mn/R3OOHT 49.39
49E2 EN13674-4 148 125 67 14 R200/R260/R260Mn/R30OHT 49.1
49E5 EN13674-4 149 125 67 14 R200/R260/R260Mn/R300HT 49.13
50E1 EN13674-4 153 134 65 15.5 R200/R260/R260Mn/R300HT 50.37
50E2(50EB-T) EN13674-4 151 140 72 15 R200/R260/R260Mn/R300HT 49.97
50E4 EN13674-4 152 125 70 15 R200/R260/R260Mn/R300HT 50.46
50E5 EN13674-4 148 135 67 14 R200/R260/R260Mn/R3OOHT 49.9
50E6(U50) EN13674-4 153 140 65 15.5 R200/R260/R260Mn/R3OOHT 50.9
54E1(国际铁路联盟54) EN13674-4 159 140 70 16 R200/R260/R260Mn/R300HT 54.77
54E2(国际铁路联盟54E) EN13674-4 161 125 67 16 R200/R260/R260Mn/R300HT 53.82
54E3(DINS54) EN13674-4 154 125 67 16 R200/R260/R260Mn/R300HT 54.57
54E4 EN13674-4 154 125 67 16 R200/R260/R260Mn/R30OHT 54.31
54E5(54E1AHC) EN13674-4 159 140 70.2 16 R200/R260/R260Mn/R3OOHT 54.42
55E1 EN13674-4 155 134 62 19 R200/R260/R260Mn/R3OOHT 56.03
56E1（BS113Lb） EN13674-4 158.75 140 69.85 20 R200/R260/R260Mn/R300HT 56.3
60E1(国际铁路联盟60) EN13674-4 172 150 72 16.5 R200/R260/R260Mn/R3OOHT 60.21
60E2 EN13674-4 172 150 72 16.5 R200/R260/R260Mn/R300HT 60.03

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

R260 机械性能 化学成分
屈服强度 抗拉强度 伸长 硬度 C   硅   锰 年代 磷 氢含量 氧气浓度
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤
≥880 10% 260-300 0.62-0.80 0.15-0.58 0.70-1.20 0.025 0.025 2.5 20
锰钢 ≥880 10% 260-300 0.55-0.75 0.15-0.60 1.30-1.70 0.025 0.025 2.5 20
R350HT ≥1175 9% 350-390 0.72-0.80 0.15-0.58 0.70-1.20 0.025 0.02 2.5 20

JIS E 1101-2001 铁路轨道

这些起重机轨道型材是按照 JIS E 1101-2001 标准生产的。

JIS E 1101 2001 轨道

轨道类型 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
9公斤 63.5 63.5 32.1 5.9 55Q/50锰 8.94
10公斤 66.67 66.67 34.13 6.35 55Q/50锰 10.1
12公斤 69.85 69.85 38.1 7.54 55Q/50锰 12.2
15公斤 79.37 79.37 42.86 8.33 55Q/50锰 15.2
22公斤 93.66 93.66 50.8 10.72 55Q/50锰 22.3
30公斤(30A) 107.95 107.95 60.33 12.3 55Q/50锰 30.1
37公斤(37A) 122.24 122.24 62.71 13.49 55Q/50锰 37.2
40公斤力(40N) 140 122 64 14 55Q/50锰 40.9
50公斤(50P5) 144.46 127 67.87 14.29 55Q/50锰 50.4
50公斤牛顿(50N) 153 127 65 15 55Q/50锰 50.4
60公斤 174 145 65 16.5 55Q/50锰 60.8

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

55Q 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙型肝炎病毒 ≤ ≤
≥685 ≥69 ≥197 0.50-0.60 0.15-0.35 0.60-0.90 0.04 0.04
50锰 机械性能 化学成分
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥390 ≥40 ≥645 ≥66 13% 0.48-0.56 0.17-0.37 0.70-1.00 0.035 0.035 0.25 0.25 0.25

JIS E 1103-93/JIS E 1101-93起重机轨道

这些起重机轨道型材是按照中国 JIS E 1103-93/JIS E 1101-93 标准生产的。

JIS E 1103 93JIS E 1101 93起重机轨道 e1719798634353

轨道类型 尺寸 毫米 钢材等级 重量(公斤/米)
A F C 吨
CR73 135 140 100 32 铀1锰 73.3
CR100 150 155 120 39 铀1锰 100.2

标准钢轨长度为 6 至 24 米。其他长度可应要求提供。我们根据客户要求生产各种质量和规格的钢材。

铀1锰 机械性能 化学成分(%)
屈服强度 抗拉强度 伸长 硬度 C 硅 锰 年代 磷 肌酐 镍 铜
兆帕 公斤/平方毫米 兆帕 公斤/平方毫米 分钟 乙肝 ≤ ≤ ≤ ≤ ≤
≥880 9% 0.65-0.76 0.15-0.35 1.10-1.40 0.030 0.030 0.25 0.25 0.25

起重机轨道配件

铝热焊接套件
铝热焊接套件
起重机轨道灌浆
起重机轨道灌浆
起重机轨道挡块
起重机轨道挡块
机加工零件
机加工零件
化学锚栓
化学锚栓
锚栓
锚栓
鱼板
鱼板
铁路道钉
铁路道钉
弹性起重机轨道压板
弹性起重机轨道压板

服务

DGCRANE在起重机轨道系统出口方面拥有13年的丰富经验，为所有起重机轨道提供必要的备件和专业的安装和维护指导服务。

  • 备件： 我们将为您的起重机轨道准备好所需的备件，以便任何损坏或丢失的部件能够及时更换，减少维护停机时间并提高生产效率。
  • 安装： 我们提供起重机轨道安装程序的详细视频，如有需要，我们还可以提供远程视频指导。
  • 维护： 我们提供详细的维护指导，并对产品使用期间出现的任何问题提供免费咨询服务。

案例

25 吨双梁龙门起重机龙门轨道缩放
25吨双梁龙门起重机龙门轨道

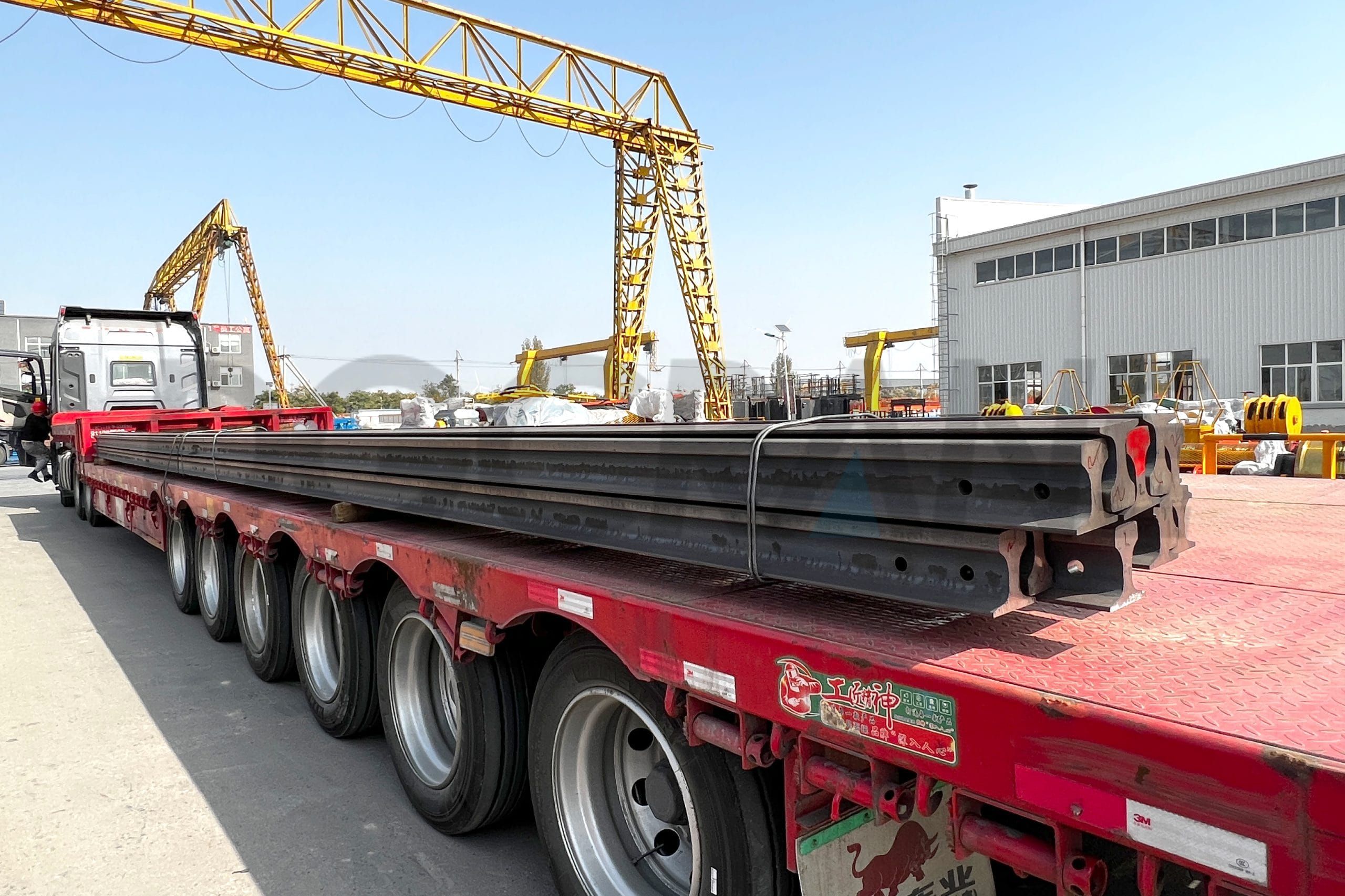

30 吨双梁龙门起重机的龙门轨道系统
30/5 吨双梁龙门起重机的龙门轨道系统
10 吨单梁起重机桥式起重机轨道 1
25吨双梁龙门起重机龙门轨道
龙门起重机轨道，用于双梁龙门起重机
双梁龙门起重机轨道
