港口门式起重机

港口门座起重机广泛应用于港口、码头、货场等场所，用抓斗或吊钩完成船舶、车辆载荷的装卸和转运作业。其设计、制造和检验均按照DIN、FEM、IEC、AWS、GB等国内外先进标准及国家最新标准进行。

电气驱动采用全数字交流变频，PLC控制调速独特技术，控制灵活，精度高。

港口门式起重机按臂架结构形式分为单臂架和四连杆两种。单臂架门式起重机结构简单，起重能力大，自重轻。四连杆门式起重机采用组合臂架系统实现货物水平移动的变幅过程，具有水平落差小、变幅平稳、功耗低等特点。两种类型的门式起重机均能满足件杂货、散货及集装箱装卸作业的要求，具有适用范围广、作业效率高、整机运行平稳等特点。

报价要求
1台港口门式起重机
1台港口门式起重机

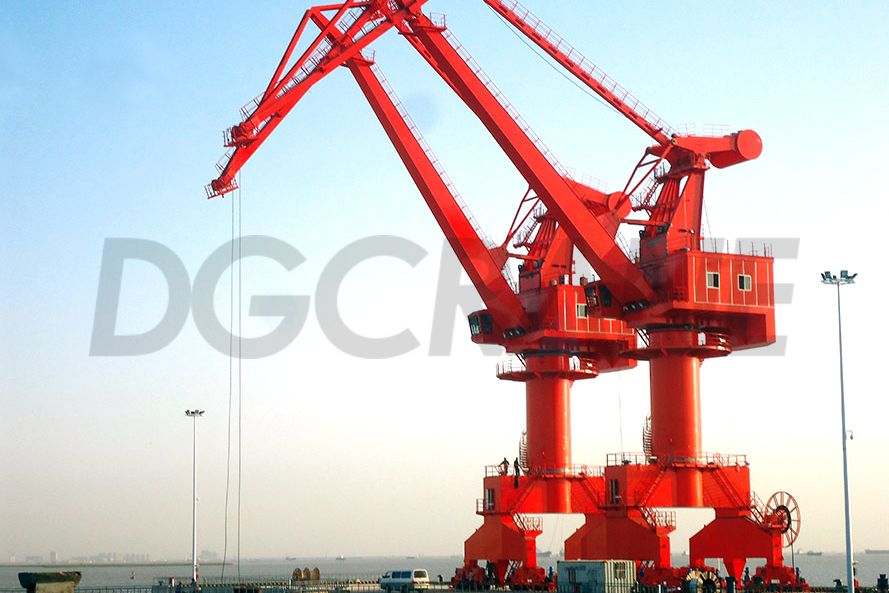

四连杆门式港口起重机

2 四连杆门式港口起重机

产品特性

  • 提供多种结构形式的抓绳稳定装置，稳绳效果好，显著抑制吊具摆动；
  • 双机协同运行技术，控制精度高，协同效果好；
  • 臂架铰点上移，实现钢丝绳卷绕，延长钢丝绳使用寿命，方便维护；
  • 集装箱吊具自动回转跟随技术，提高作业效率和安全性；
  • 矢量变频及功率回馈技术，节能环保；
  • 故障自动检测及数据实时显示技术，安全可靠；
  • 提供多种操作方式——手动、半自动、自动化、远程操作，技术先进，性能稳定；
  • 作业运行、回转定位、吊具轨迹智能跟随、智能安全防护等核心技术；
  • 具备大风报警、安全动态扫描等多种安全措施。
主要技术参数
基本参数 额定起重量 吊钩(吨) 10 80
抓斗（吨） 10 16 25 40 60 40
举升高度 距轨面(m) 20 25 25 28 30 35
距轨面距离(m) 10 20
最大工作范围(m) 30 45
最小工作范围(m) 8.5 12
尾部回转半径(m) 6.5 9.5
轨距(m) 10.5/12 12/14/16
基距(m) 10.5/12 12/14/16
速度参数 起升速度 满载 40 30
空载 60 50
变幅速度(m/min) 40 30
回转速度(r/min) 1/1.2/1.5 0.8/1
大车运行速度(m/min) 25/30 25/30
车轮数量 16/20 40
最大车轮负载 250 300
轨道类型 QU80 QU100
电源 三相交流 380V 50Hz
安装容量 千瓦 350
以上技术参数表所列项目仅供参考。

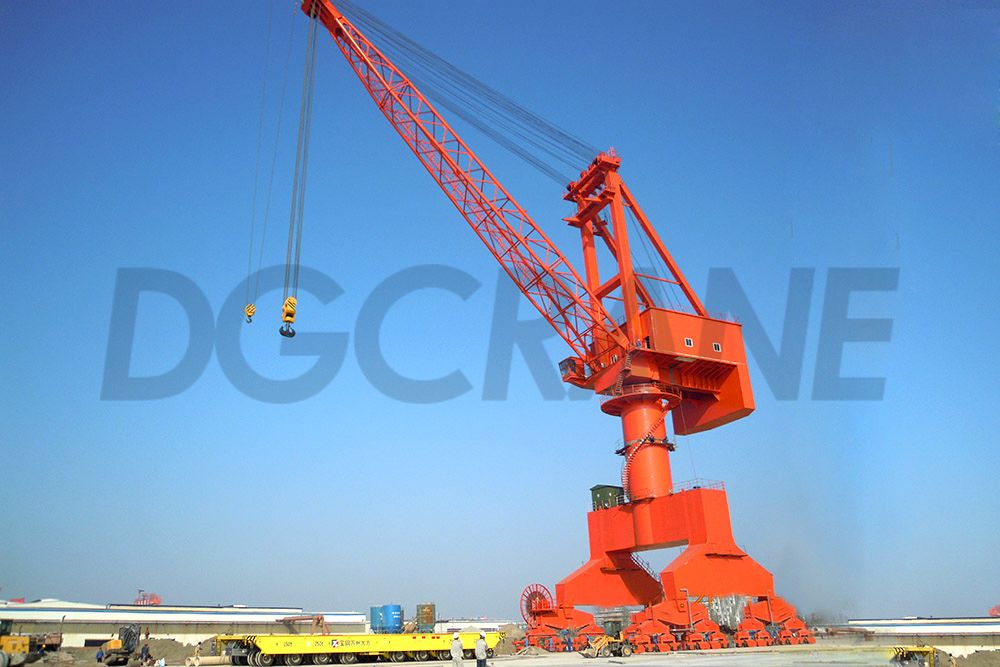

单臂架门式起重机

3 单臂架门式起重机

产品特性

  • 单臂架门式起重机结构简单，起重能力大，自重轻。
  • 多种结构形式的抓绳稳定装置，稳绳效果好，明显抑制吊具摆动；
  • 双机协同作业技术，控制精度高，协同效果好；
  • 臂架铰点上移，实现钢丝绳卷绕，延长钢丝绳使用寿命，方便维护；
  • 集装箱吊具自动回转跟随技术，提高作业效率和安全性；
  • 电力回馈技术，节能环保；
  • 大风报警、安全动态扫描等各项安全措施齐全。

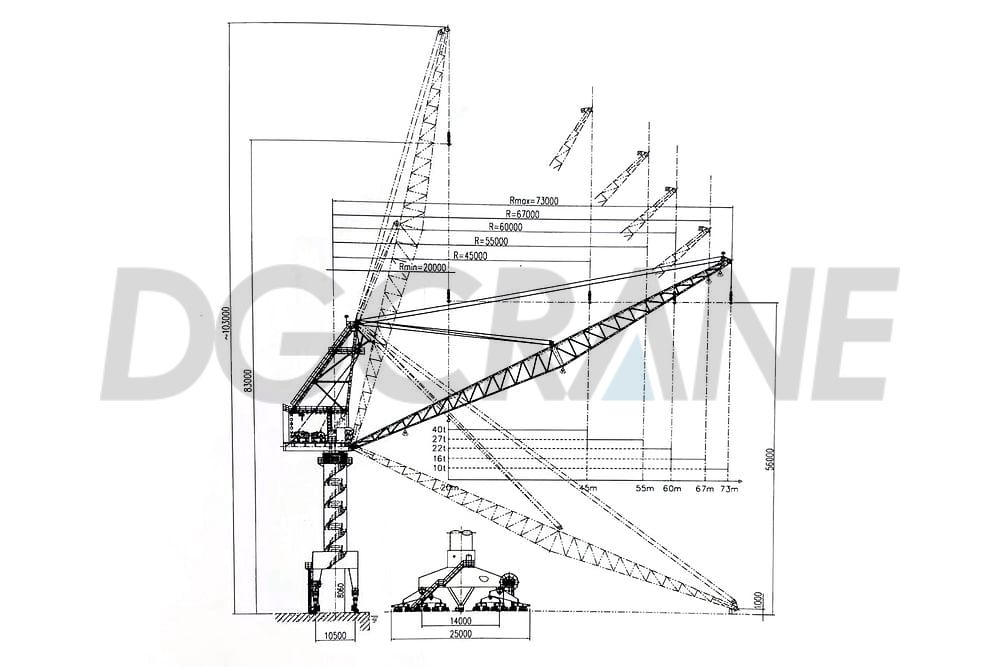

3 1单臂门式起重机设计图

产品规格 4073
整机组别分类 A4
提升能力 起重能力 吨 40 27 22 16 10
半径 米 20~45 20~55 20~60 20~67 20~75
举升高度 米 45
工作半径 最大限度。 米 73
最小。 米 20
机械速度 起升速度 米/分钟 0.2~10
变幅速度 米/分钟 0.2~10
回转速度 转/分 0.3
行驶速度 米/分钟 30
能量源 三相交流 380V 50Hz
轨距/轮距 米 10.5/14
门架净高 米 8.06
旋转盘尾部回转半径 米 ~9.4
使用中最大风压 牛顿/米 250
停用最大风压 牛顿/米 1000
使用中最大轮压 千牛 400
建议使用钢轨 P50
安装容量 千瓦 350
以上技术参数表所列项目仅供参考。

案例

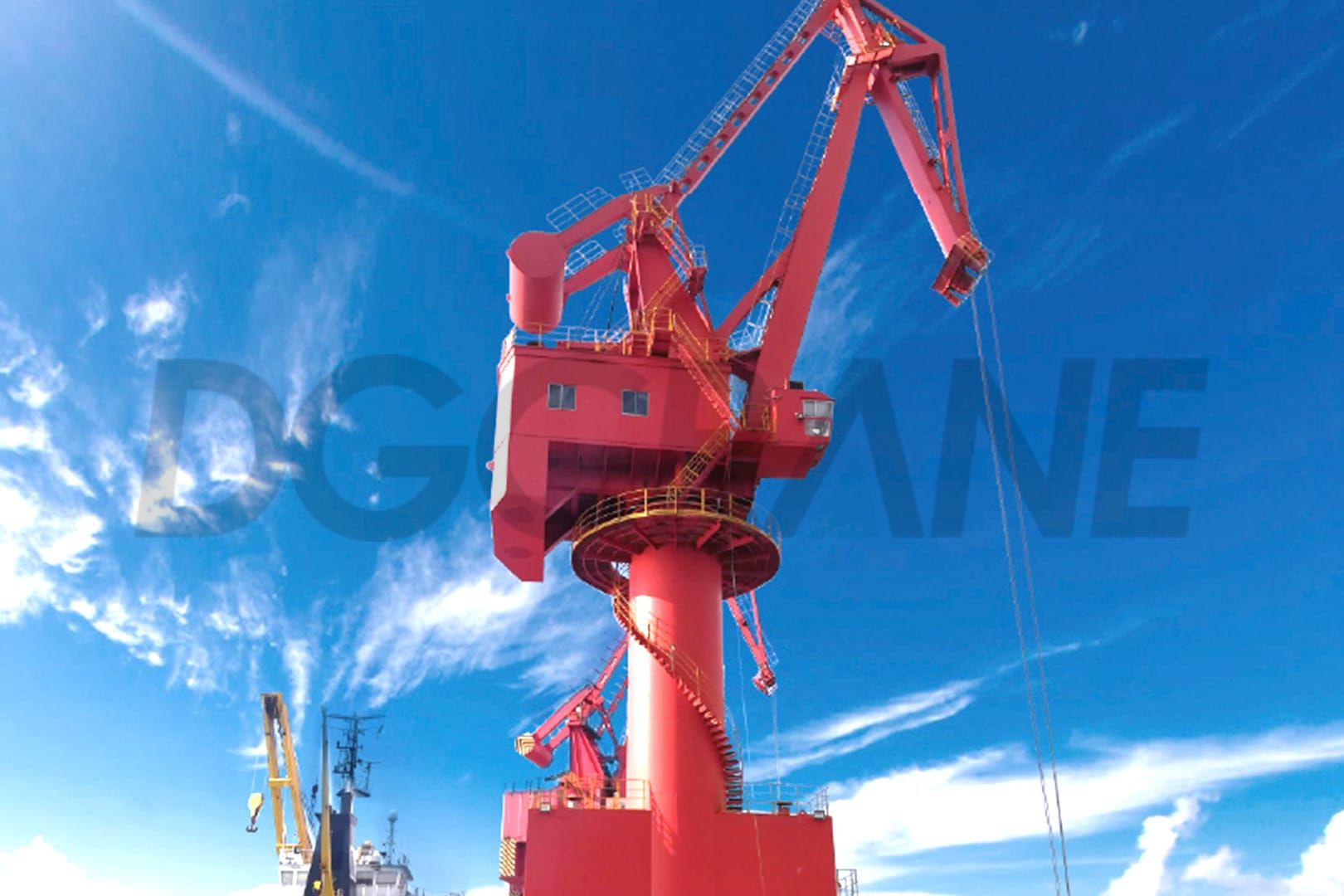

2 1出口四连杆门座起重机至印度尼西亚苏拉威西岛

出口四连杆门座起重机至印尼苏拉威西岛

2 2黄骅港项目四连杆门座起重机

黄骅港项目四连杆门座起重机

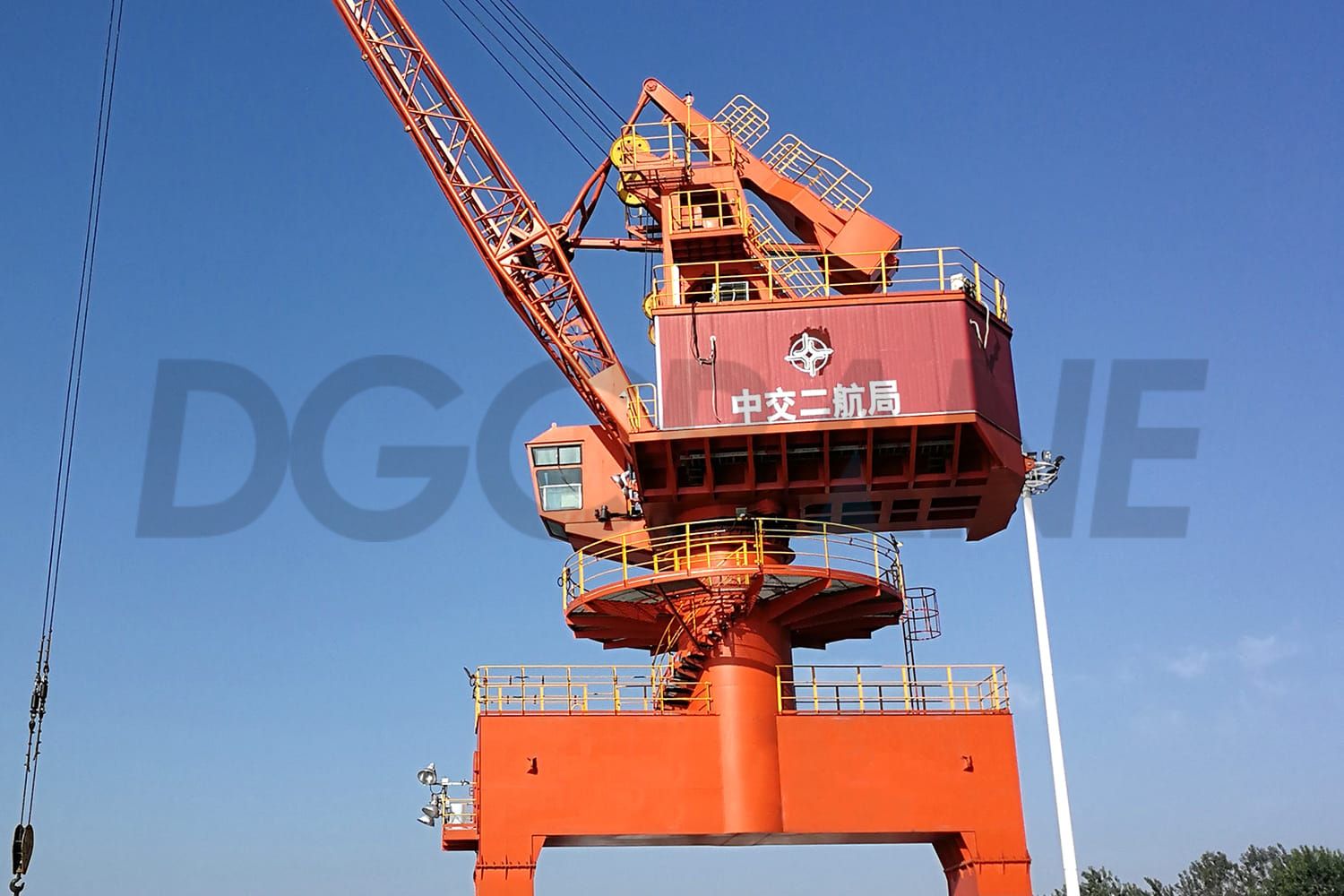

3 3 中交二航局项目单臂架门座起重机

中交二航局项目单臂架门座起重机

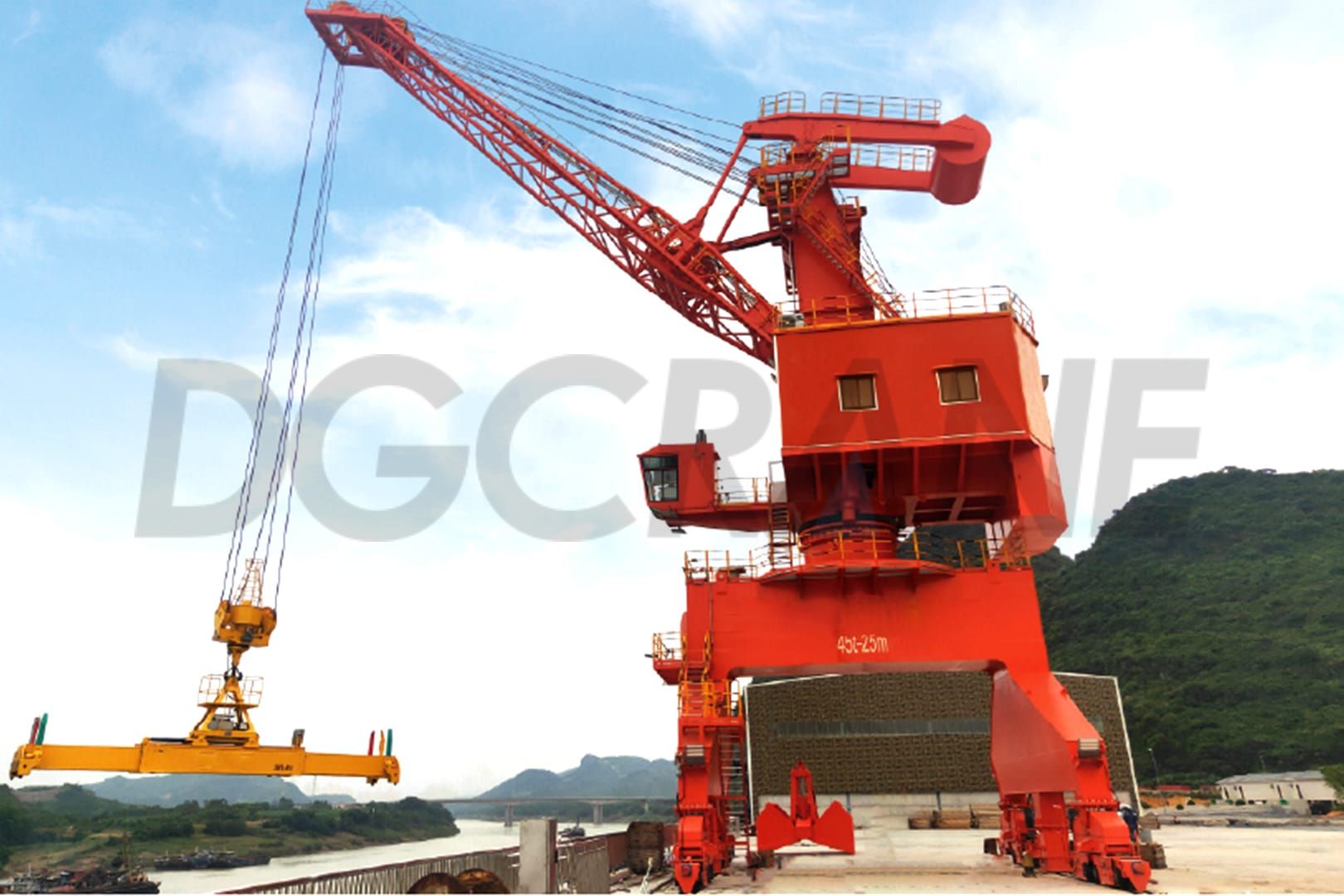

3 2新型东云单臂门座起重机

新型东云单臂门式起重机
