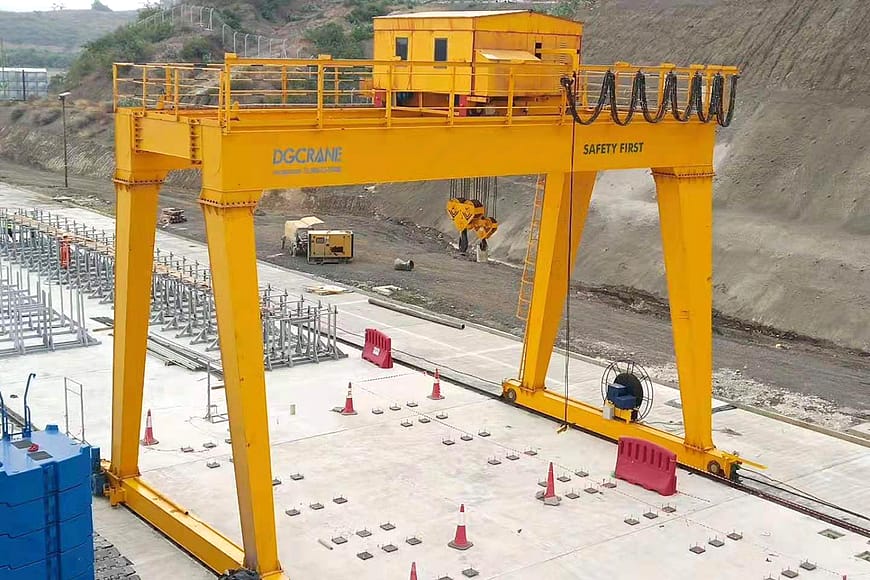

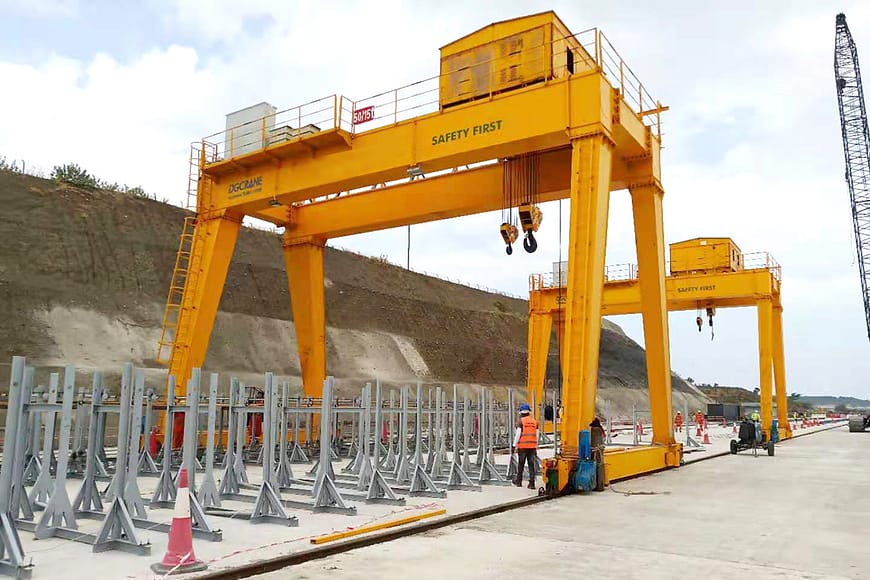

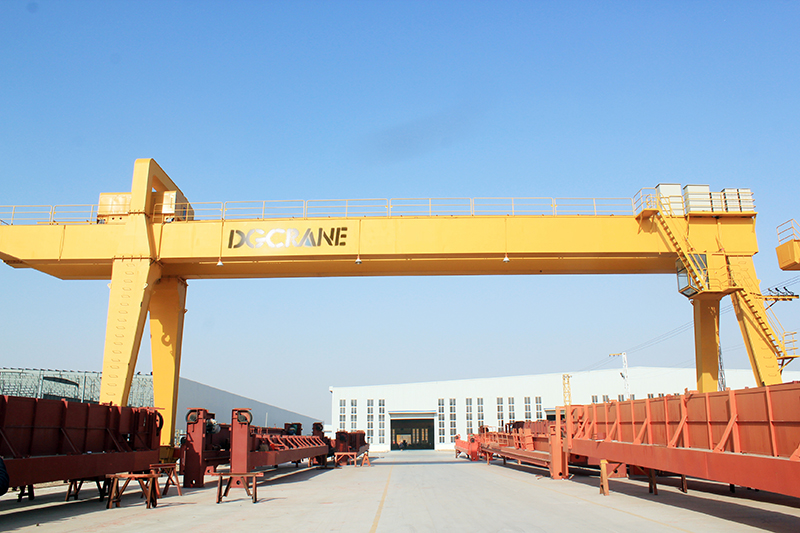

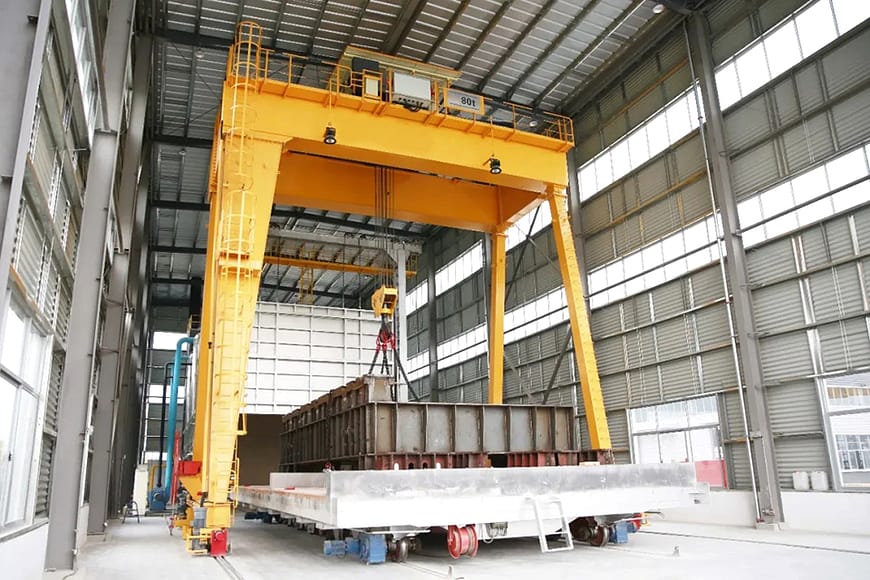

Çift Kirişli Portal Vinçler

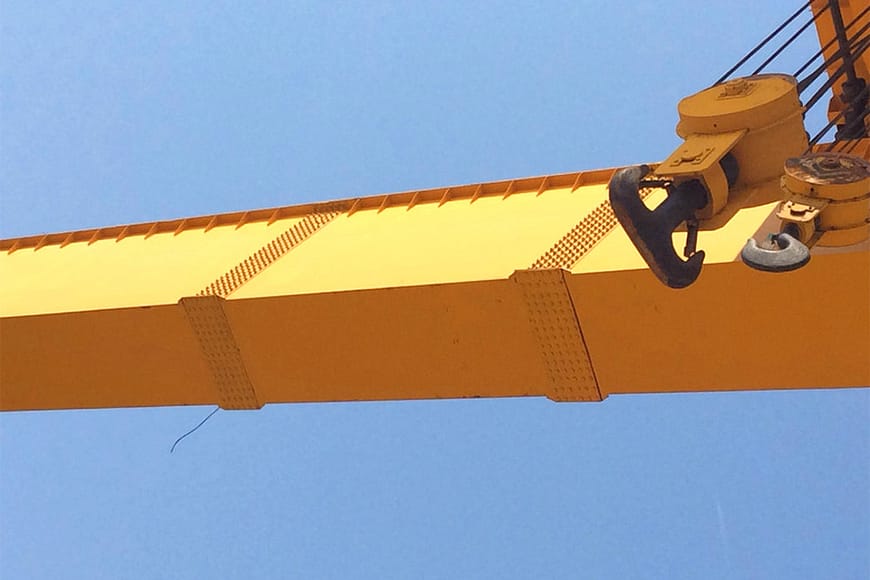

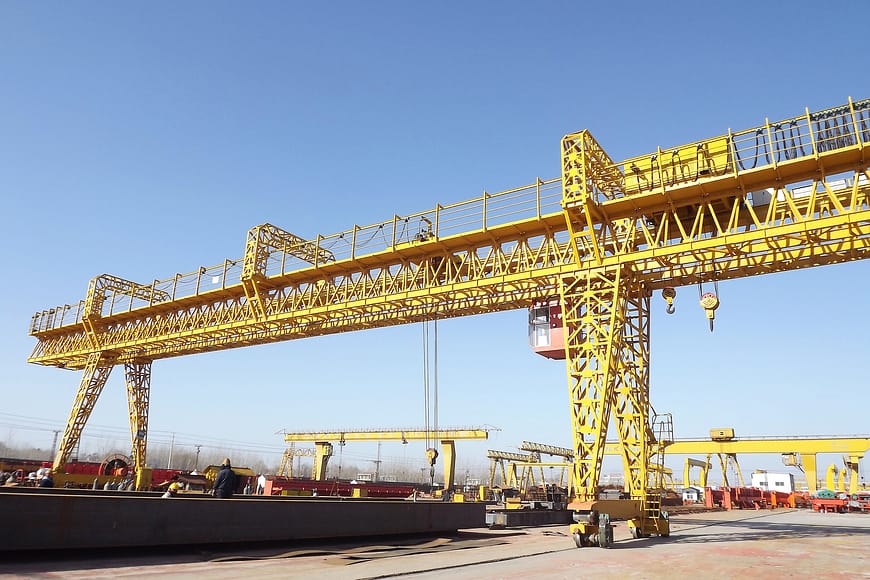

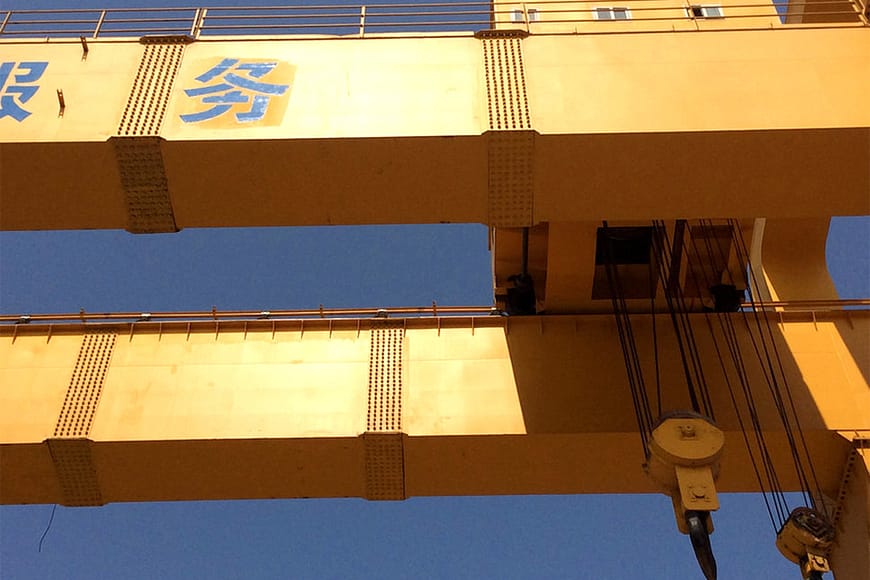

Ana kiriş, iyi sertlik ve mukavemete sahip kaynaklı kutu veya kafes tipini benimser.

Muayene ve bakımı kolaylaştırmak amacıyla ana kiriş üzerinde yaya geçişleri ve korkuluklar sağlanmıştır. Tasarım ve imalat sırasında üst kemer dikkate alınmıştır. Kamber, GB/T14406-93 "Evrensel Köprülü Vinç" ve diğer ilgili standartlardan daha düşük olmayacaktır.

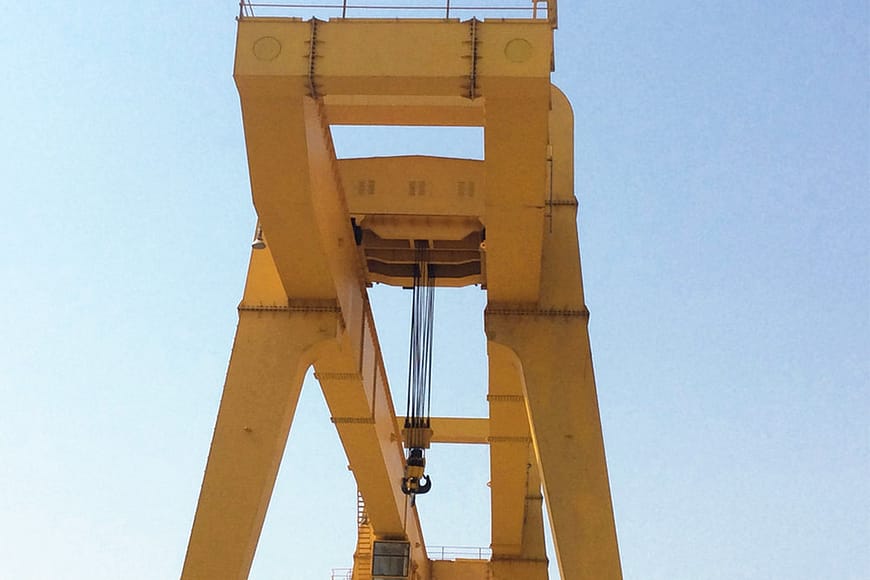

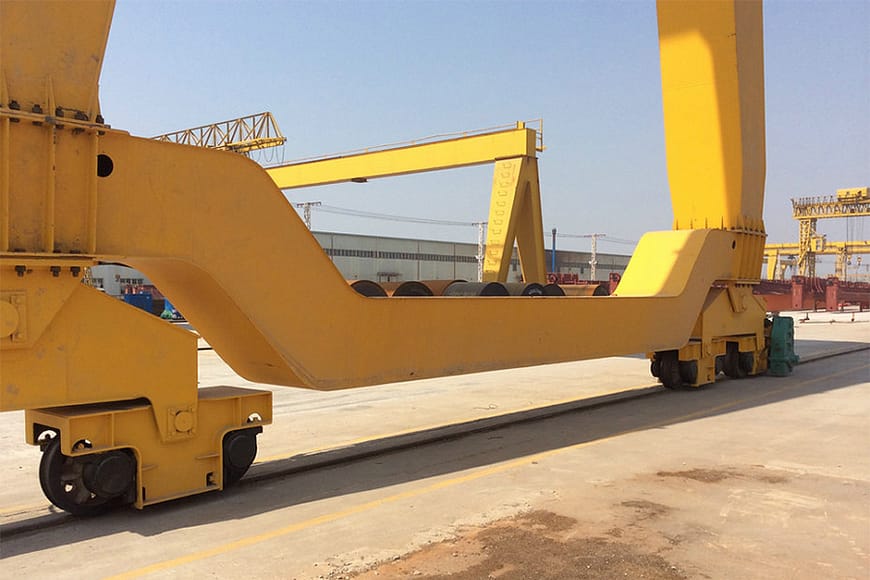

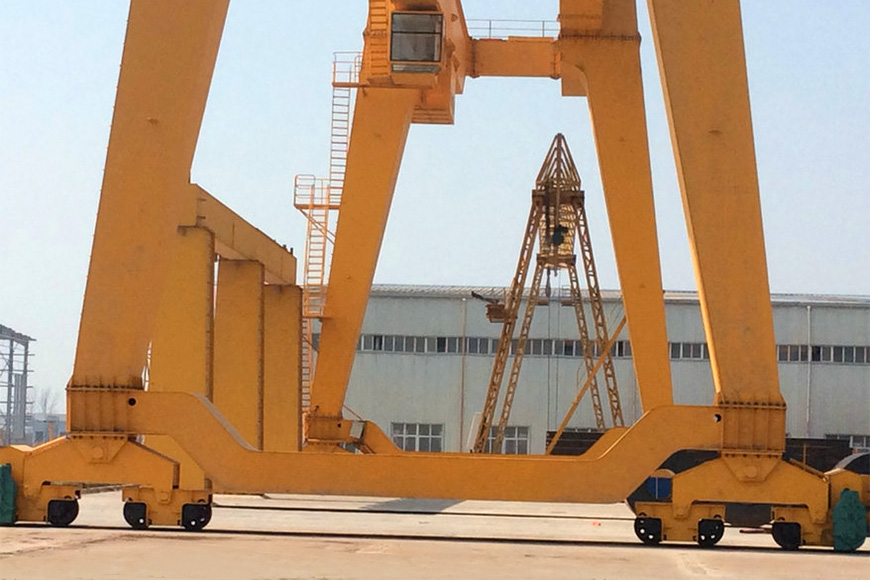

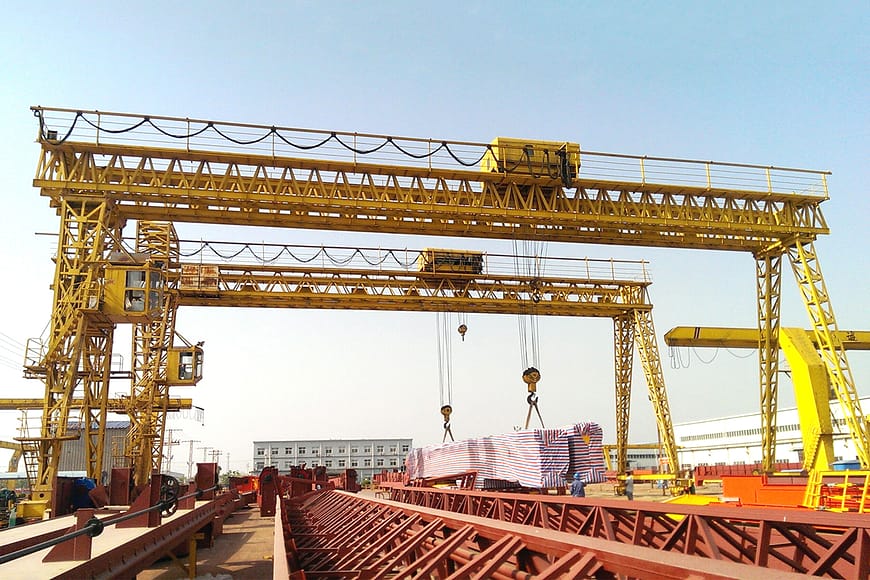

Kaynaklı bir kutu veya kafes yapısı benimser ve bacaklar üst flanşlardan, alt flanşlardan ve çelik levhalar veya çelik profillerle kaynaklanmış desteklerden oluşur. Üst flanş büyük ve alt flanş küçüktür, bu da bacakları, dikey ve yatay yükleri etkin bir şekilde taşıyabilen büyük bir üst ve küçük bir alt flanşa sahip değişken bir enine kesit yapısı haline getirir.

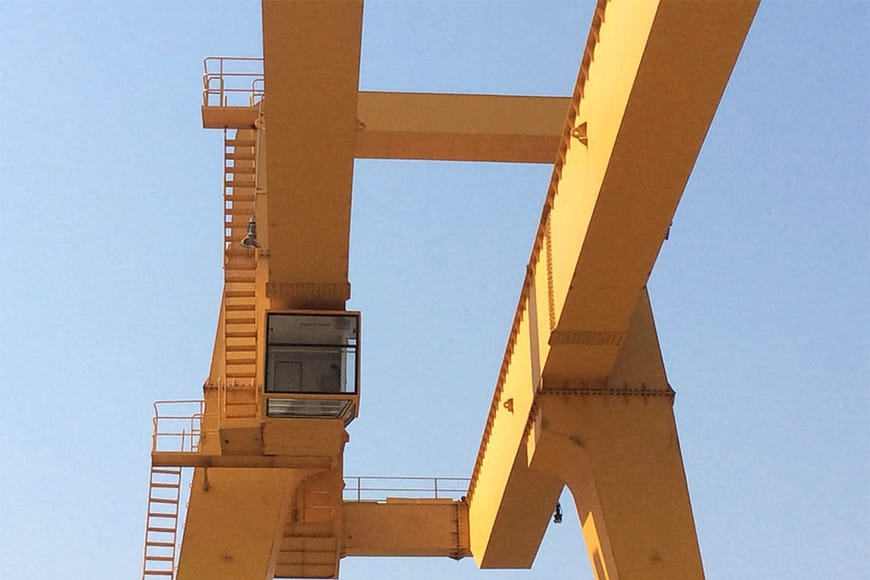

Kabin tamamen kapalı tipi benimser. Çerçeve yapısı kaynaklı çelik levha ve çelik profilden yapılmıştır ve ana kirişin altındaki bir brakete monte edilmiştir. Bağlantı yöntemi, yeterli güç ve sertlik ile sağlam ve güvenilir olmalıdır. Kabin düzeni, ilgili ulusal standartlara uygun olarak uygulanır ve insanlığı tamamen kapsar ve talep tarafı gereklilikleri karşılar.

İşletme, muayene ve bakımın gerekli olduğu ve yeterli çalışma alanının olduğu yerlerde güvenli ve güvenilir merdivenler, platformlar ve yürüme yolları sağlanır. Yüksekliği 1050 mm olan platform yürüme yolu üzerine korkuluklar yerleştirilmiştir. Platform yürüyüş yolları için kaymayı önleyici güvenlik önlemlerini göz önünde bulundurun.

Araba esas olarak kaldırma mekanizması, araba çerçevesi ve araba çalıştırma mekanizmasından oluşur. Araba çerçevesi, yeterli mukavemet ve sertliğe sahip olan birleşik bir levha kaynağı yapısıdır. Dış mekan arabası, sızdırmaz bir yağmur örtüsü kullanır ve araba, durdurucular, ray temizleyiciler, tamponlar ve çalışma limitleri gibi güvenlik cihazlarıyla donatılmıştır.

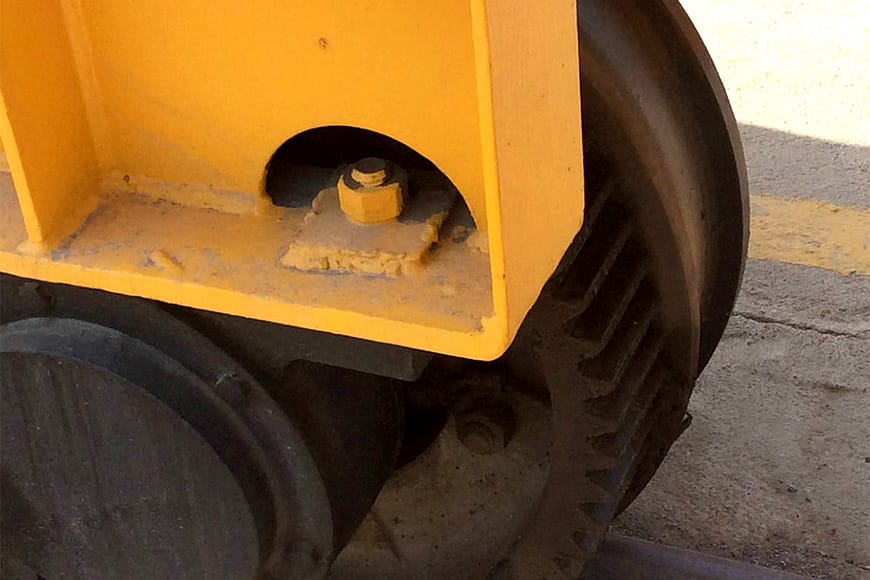

Vinç hareket mekanizması, çelik yapı ve çalışma mekanizmasından oluşur. Çelik yapı, yeterli mukavemet ve sağlamlığa sahip kaynaklı kutu biçimli yapılardan yapılmıştır. Yürüme mekanizması motor, redüktör ve tekerlek takımı vb.'den oluşmaktadır. Ray temizleyici, tampon ve çalıştırma gibi güvenlik cihazları ile donatılmıştır. sınırlar. Dış mekan kullanımı için ayrıca rüzgar geçirmez ray kelepçeleri ve rüzgar geçirmez ankraj cihazları ile donatılmıştır.

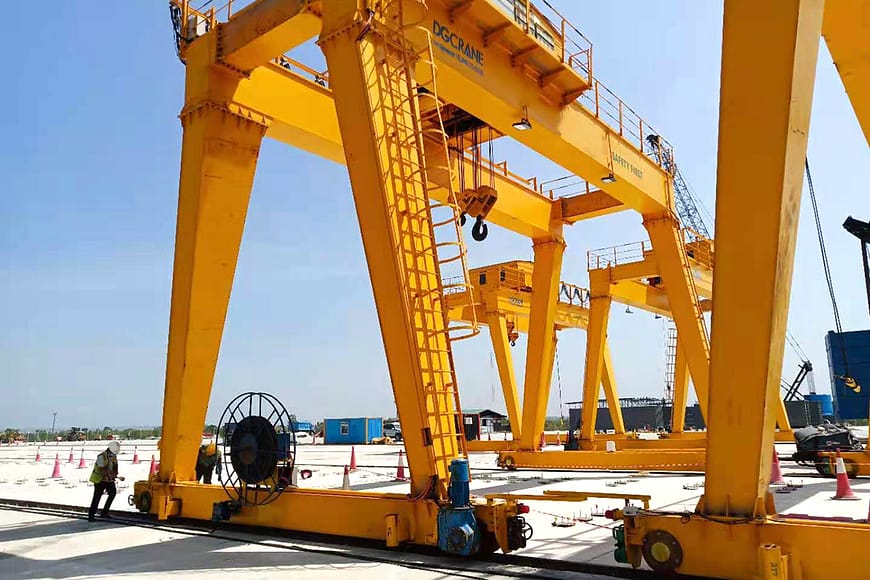

Araba güç kaynağı: elektriği iletmek için güvenlik barası veya kablo makarası kullanın;

Araba beslemesi: çekme kablosu, kablonun dikey yayı masa yüzeyinden 200 mm'den az değil.

Pandantif, kablosuz uzaktan kumanda veya kabin kontrolü ile kumanda kolunu kullanabilir.

Güç dağıtım sistemi, ana devre kesici, ana güç kontağı ve aşırı akım korumasından oluşur. Koruma cihazları, kısa devre koruması, aşırı akım koruması, voltaj kaybı koruması, sıfır konum koruması, artan limit koruması, strok sınırı koruması içerir. , acil kapatma koruması, kilitleme koruma cihazları vb.
