Guindastes de pórtico de uma viga

O guindaste de pórtico não é restrito pela estrutura de aço da oficina e, devido à estrutura simples e instalação coveniente, é adequado para várias condições de trabalho.

Alta resistência, boa rigidez e alta estabilidade, baixo custo. É uma solução de guindaste econômica!

  • Capacidade: 1t-32t
  • Comprimento do vão: 4-35m
  • Altura de elevação: 6m, 9m, 12m,etc.
  • Deveres de trabalho: A3, A4, A5
  • Tensão de giro: 220V~690V, 50-60Hz, 3ph AC
  • Temperatura do ambiente de trabalho: -25℃～+40℃, umidade relativa do ar ≤85%
  • Modo de controle de guindastes: Pendantcontrol / Controle remoto sem fio / Controle de cabine
  • Faixa de preços de referência: $6000-30000/set
Pedido de Cotação

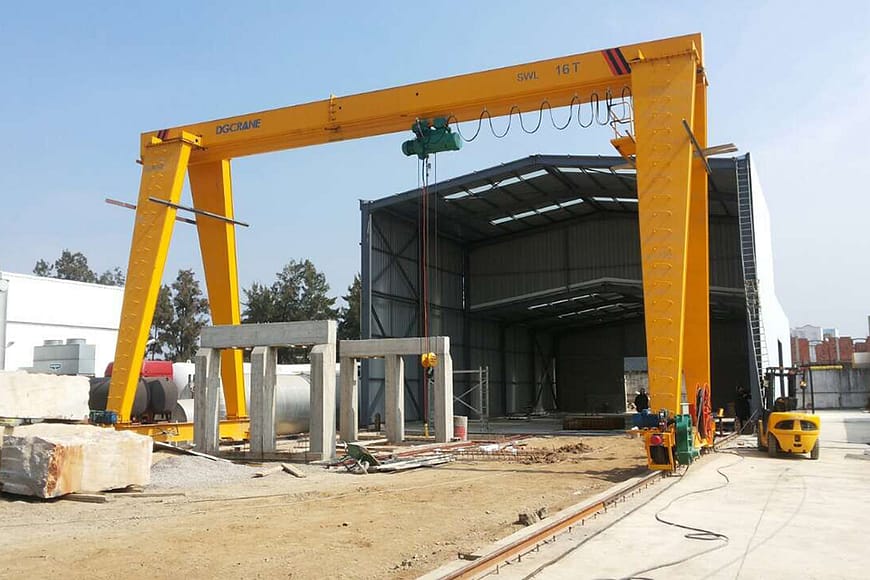

Guindaste de pórtico de uma viga 4

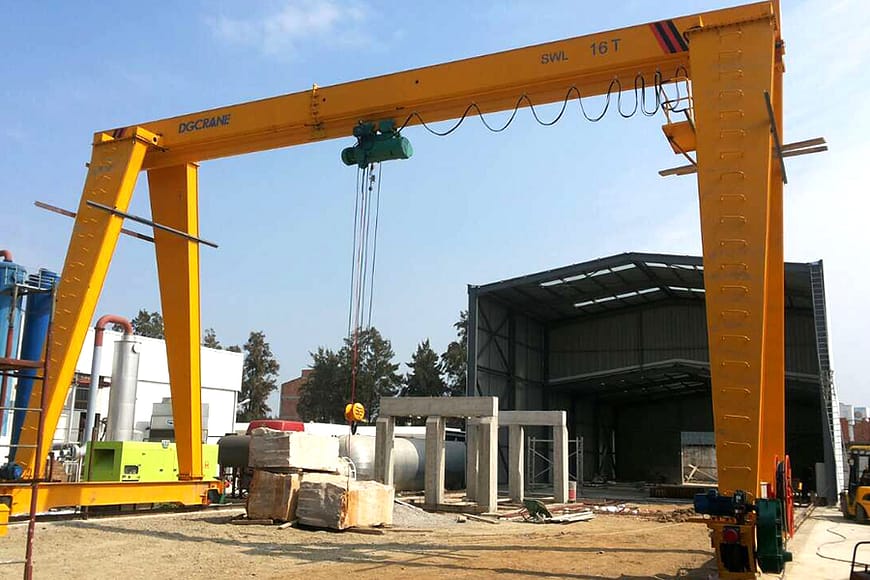

Guindaste de pórtico de uma viga 1 1

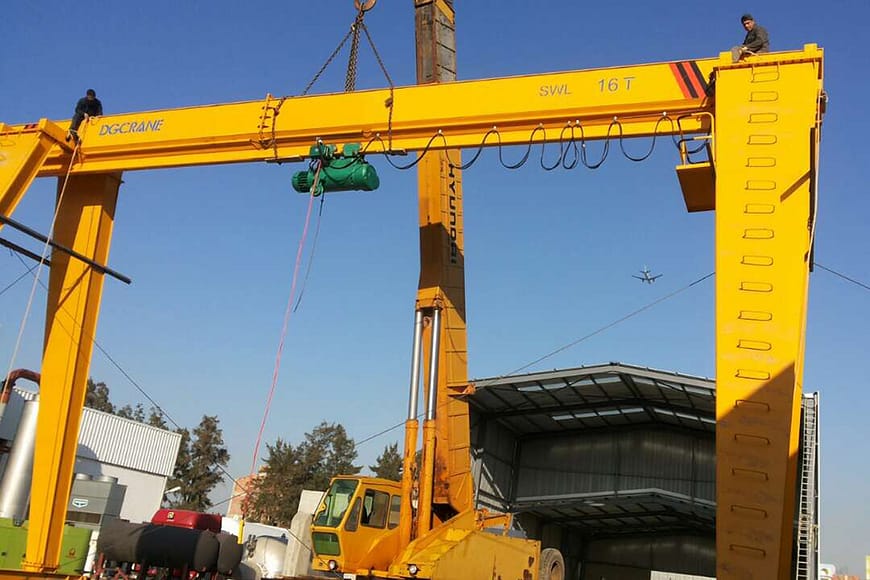

Guindaste de pórtico de uma viga 2

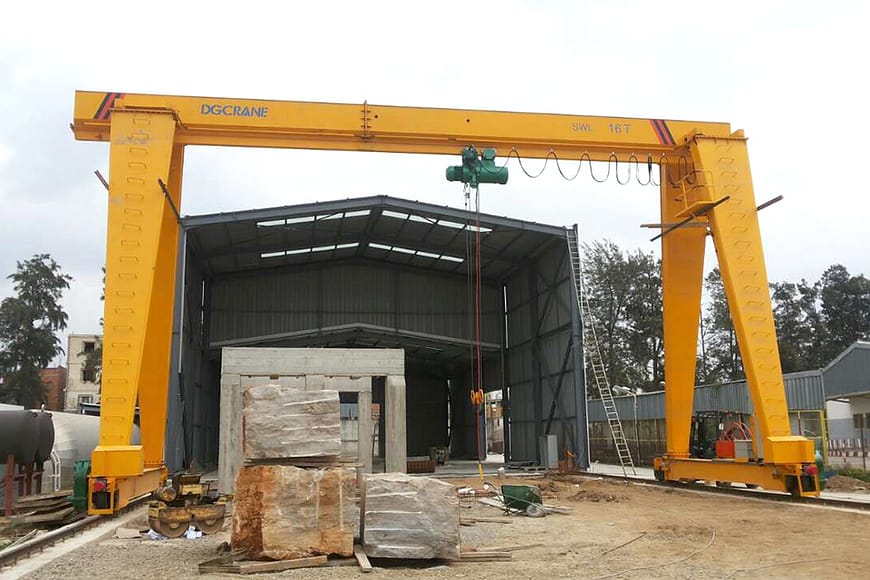

Guindaste de pórtico de uma viga 3 1

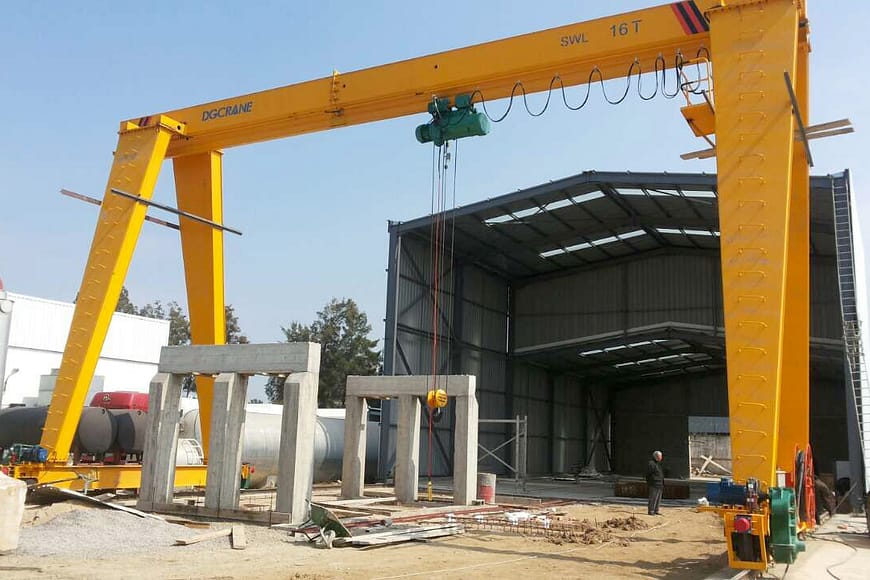

Guindaste de pórtico de uma viga 5
Guindaste de pórtico de uma viga 6

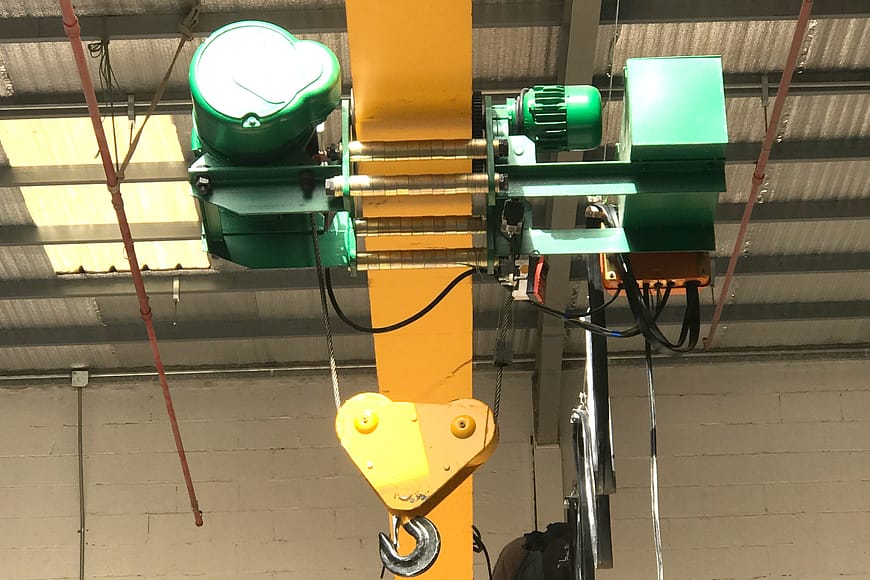

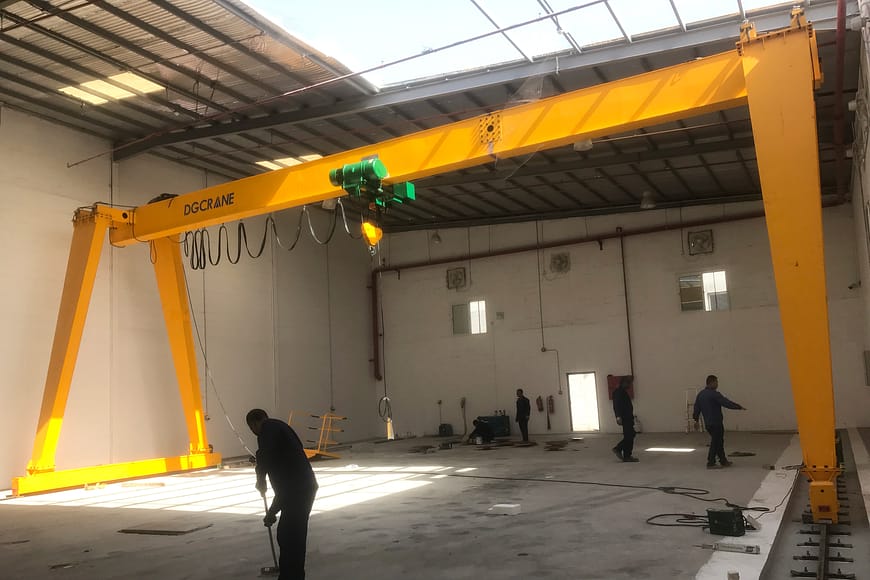

Guindaste de pórtico de uma viga 7

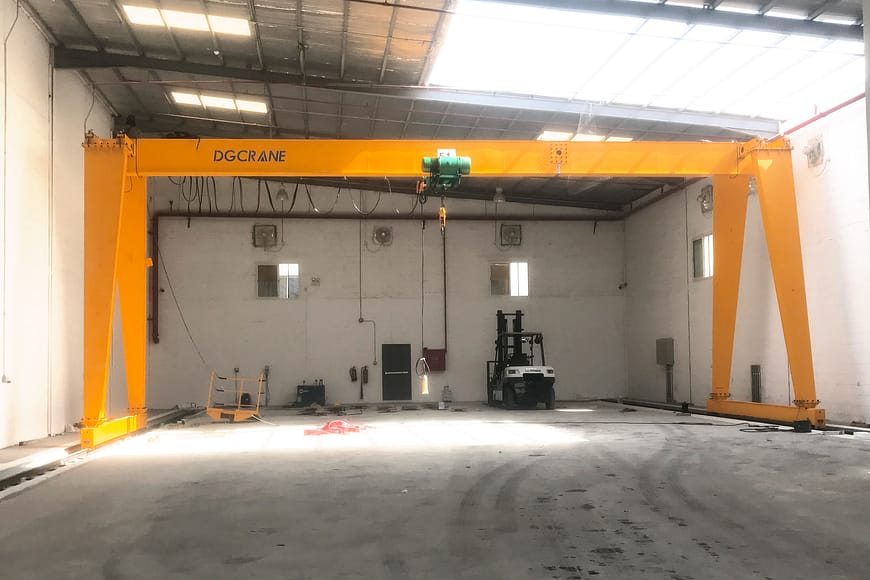

Guindaste de pórtico de uma viga 8

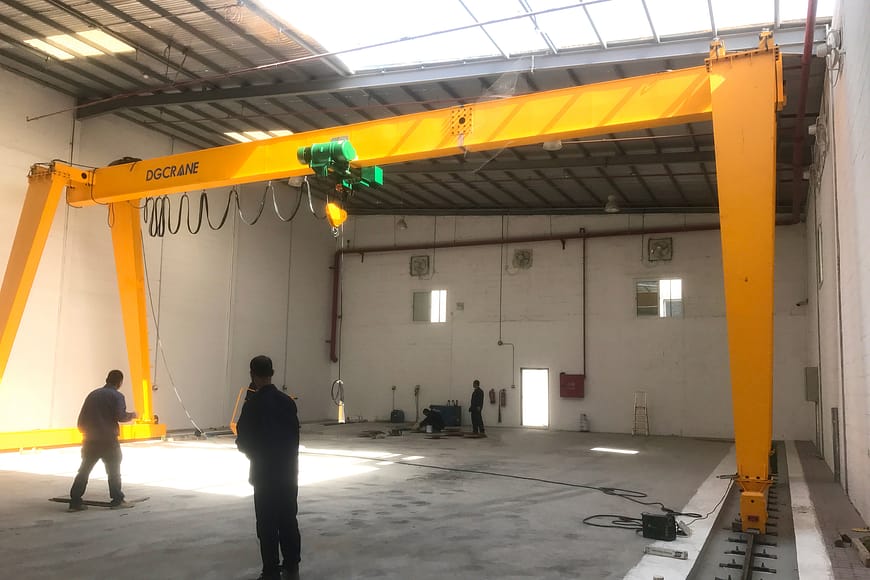

Guindaste de pórtico de uma viga 9

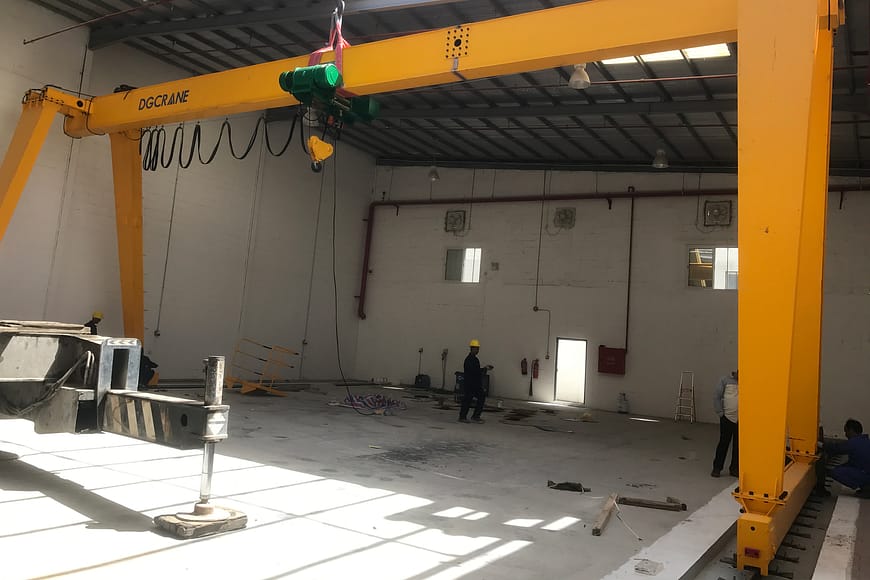

Guindaste de pórtico de uma viga 10
Guindaste de pórtico de uma viga 11

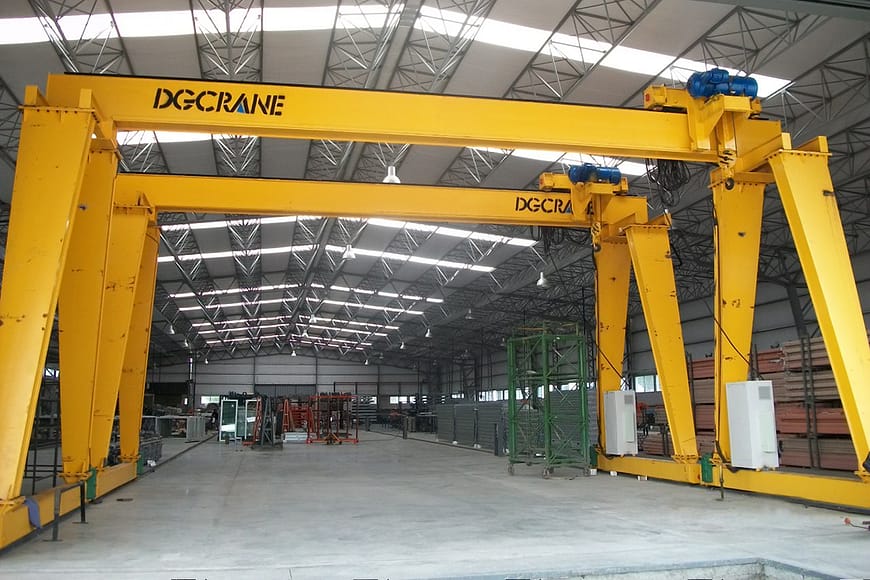

Guindaste de pórtico de uma viga 12

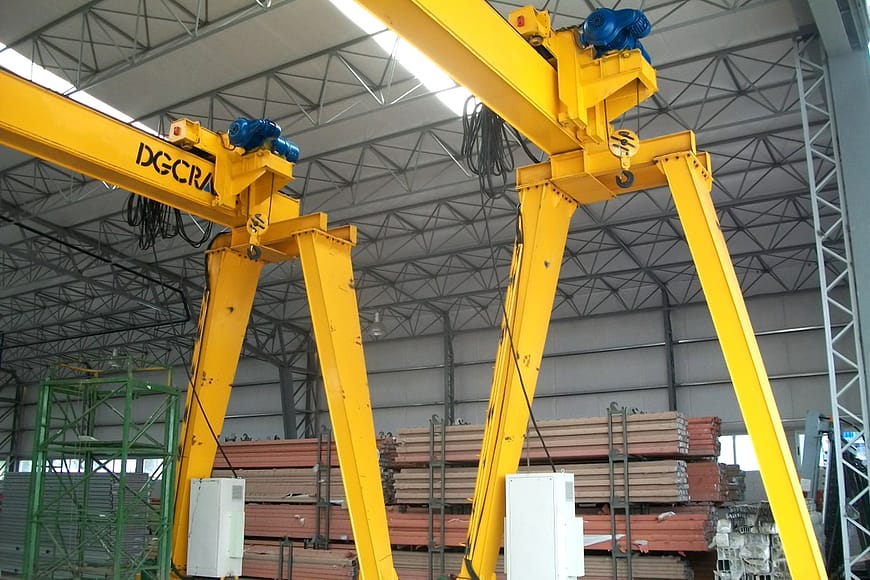

Guindaste de pórtico de uma viga 13

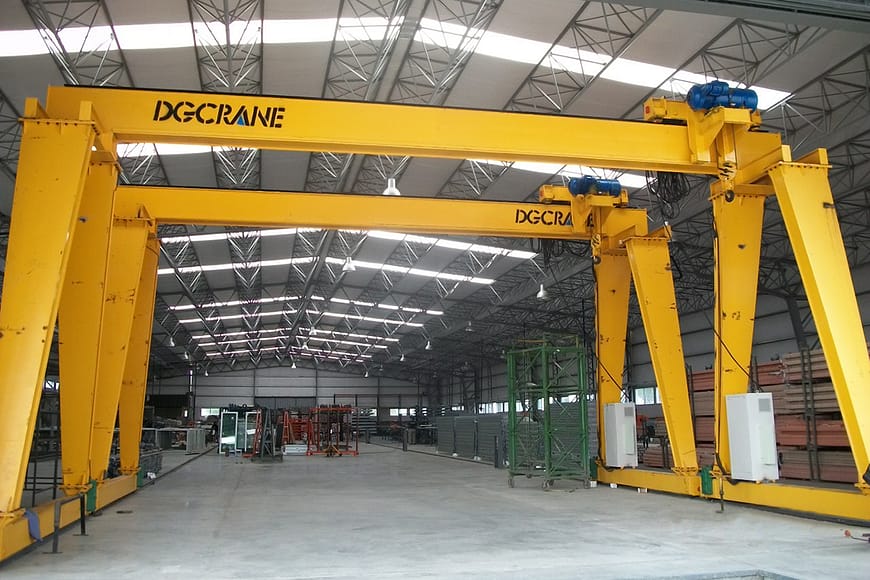

Guindaste de pórtico de uma viga 14

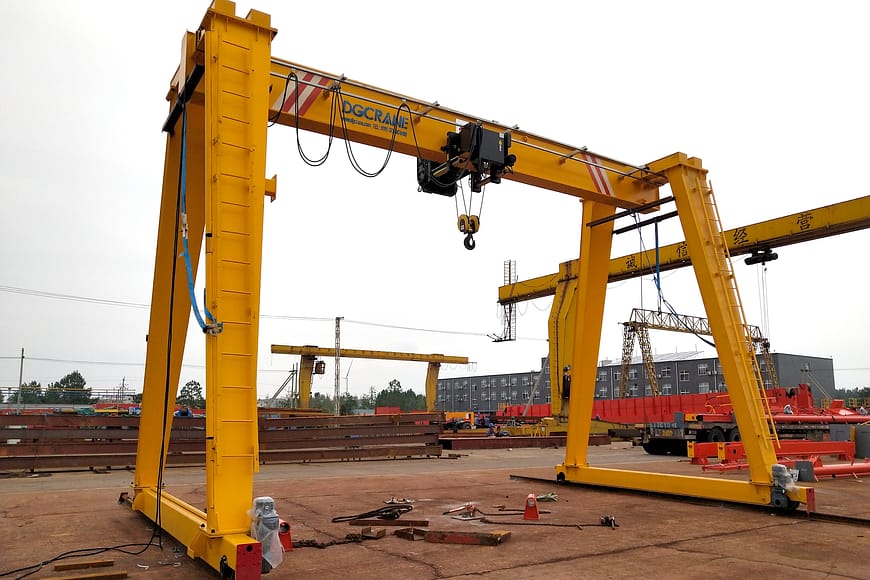

Guindaste de pórtico de uma viga 16

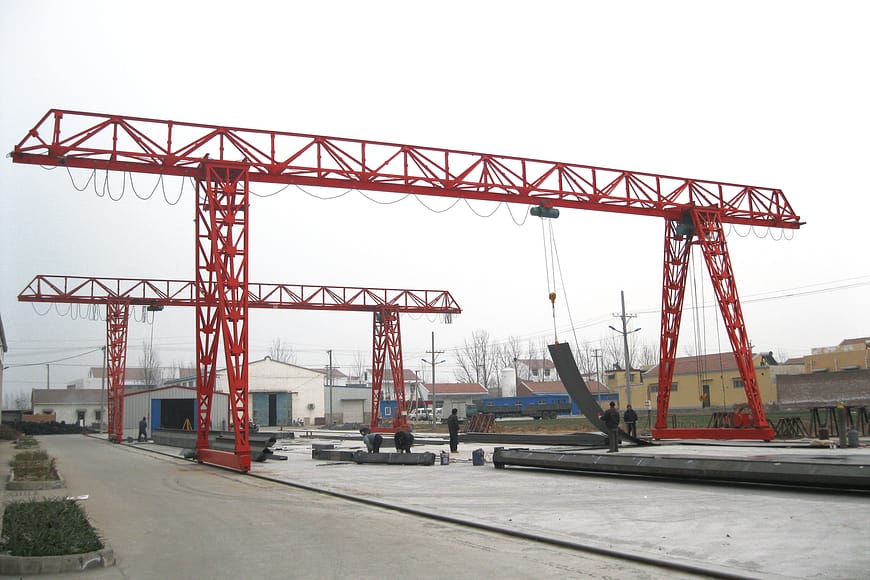

Guindaste de pórtico de uma viga 15
Guindaste de pórtico de uma viga 4
Guindaste de pórtico de uma viga 1 1
Guindaste de pórtico de uma viga 2
Guindaste de pórtico de uma viga 3 1
Guindaste de pórtico de uma viga 5
Guindaste de pórtico de uma viga 6
Guindaste de pórtico de uma viga 7
Guindaste de pórtico de uma viga 8
Guindaste de pórtico de uma viga 9
Guindaste de pórtico de uma viga 10
Guindaste de pórtico de uma viga 11
Guindaste de pórtico de uma viga 12
Guindaste de pórtico de uma viga 13
Guindaste de pórtico de uma viga 14
Guindaste de pórtico de uma viga 16
Guindaste de pórtico de uma viga 15

Visão geral

O guindaste de pórtico elétrico tipo MH é projetado e fabricado de acordo com os padrões nacionais e da indústria, como GB/T3811-2008 “Especificação de design de guindaste” e JB/T5663-2008 “Guindaste de pórtico de guindaste elétrico”.

Trata-se de um equipamento de elevação para uma oficina, que utiliza o guincho elétrico de cabo de aço CD MD ou o guincho elétrico de corrente como mecanismo de elevação. Ele pode ser usado dentro e fora de casa, como as docas, pátios de carga, armazéns e locais de construção. O guindaste de uma viga é composto principalmente de pórtico de estrutura de aço, mecanismo de deslocamento do guindaste, talha elétrica e sistema de controle elétrico.

Normalmente, os pórticos de uma viga são mais amplamente utilizados e muitas vezes em pátios de armazenagem abertos. Considerada a alta qualidade, garantimos que o preço dos pórticos que oferecemos não é o mais baixo, mas o mais razoável.

Como um dos experientes fabricantes de guindastes de pórtico, podemos produzir especificações diferentes do guindaste.

cantar guindaste de pórtico

Vantagens

  • Estrutura simples e compacta
  • Boa Rigidez
  • Segurança e confiabilidade
  • Desempenho estável
  • Fácil transporte e instalação
  • Fácil manutenção
  • Preço acessível

Componentes

Feixe principal

Feixe principal

A viga principal é o principal componente de suporte de carga do guindaste, e a pista de rolamento para o guindaste elétrico. É uma viga triangular é soldada por uma estrutura de suporte (soldada por aço angular e outras seções de aço) e uma viga I. A viga principal é feita em um arco superior de acordo com as exigências, e o arco superior F deve ser (1/1000～1.4/1000)S. Os dois lados do vão são projetados com selas conectadas aos outriggers, e há uma placa retangular de aço conectando os flanges. Há tampões em ambas as extremidades da viga principal para garantir a operação segura do carrinho sobre a viga principal.

Feixe de terra

Feixe de terra

A viga inferior é também uma estrutura em forma de caixa, composta principalmente de placas de cobertura, teias, nervuras, suportes de flange e outras peças. O processo de produção é semelhante ao da viga principal e de outras vigas de caixa. Após a conclusão da estrutura da viga inferior, as placas dobradas são montadas de acordo com o desenho. O suporte do flange é soldado à viga inferior depois que a viga inferior é feita para garantir o nível da superfície do flange. Quando a viga inferior e a perna são montadas, a flange sobre a flange feita na perna é soldada à perna.

A qualidade da aparência e as dimensões geométricas do feixe transversal inferior após a produção atendem aos requisitos da norma GB14406-93.

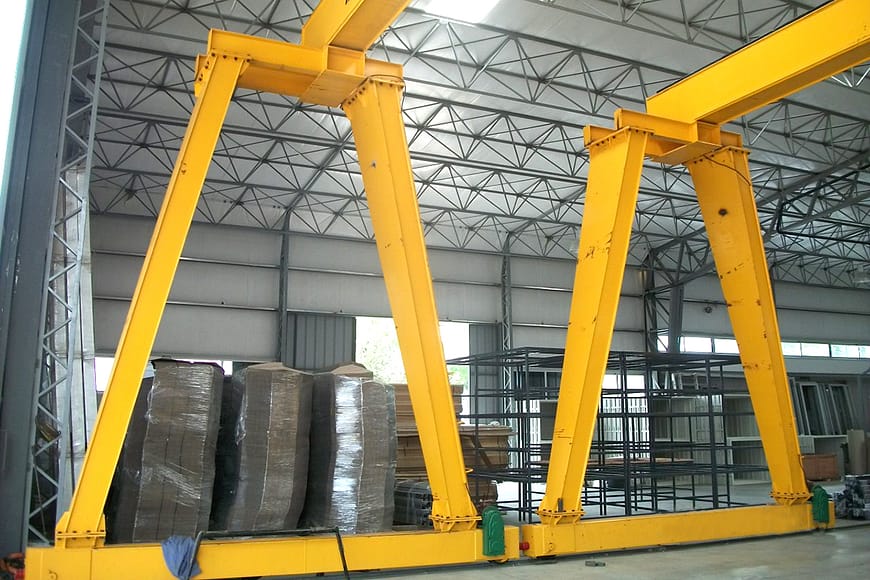

Pé de apoio

Pé de apoio

É uma viga triangular é soldada por uma estrutura de suporte (soldada por aço angular e outras seções de aço) e por uma viga I.

A estrutura em forma de A aumenta a resistência, rigidez e estabilidade da estrutura do pórtico. A flange de chapa de aço entre a perna e a viga de terra é conectada por meio de parafusos. A estrutura é simples, a instalação é conveniente, e é conveniente para o transporte e armazenamento.

Guincho elétrico

Guincho elétrico

A talha elétrica fará testes de carga dinâmica e estática, assim como testes de pressão ascendente e descendente. O processo de cozimento da tinta é usado para melhorar a aderência da película de tinta e melhorar a qualidade da aparência. A linha de montagem garante a qualidade do produto.

Mecanismo de viagem do guindaste

Mecanismo de viagem do guindaste

O mecanismo de movimentação do guindaste é acionado separadamente, composto principalmente de: motor operacional, redutor operacional, conjunto de rodas, etc. O motor adota um motor de arranque suave, com freio próprio, e o freio é confiável; o redutor adota caixa de câmbio vertical para economizar espaço; rodas do tipo LDA, bordas de roda dupla, não são propensas a subir e descer de rodas.

Modo de fornecimento de energia para carrinho e guindaste

Dispositivo de proteção

A fonte de alimentação da talha é do tipo cabo, e a talha deslizante pode usar cabo de aço, talha deslizante de aço I e talha deslizante de aço especial;

A alimentação do guindaste pode ser alimentada por um tambor de cabo, barramento de ônibus, etc.

Modelo de controle

Modelo de controle

Pode usar cabo de controle com linha suspensa, controle remoto sem fio ou controle de cabine.

Dispositivo de proteção

Proteção contra falha de fase, limite de incêndio, limite de deslocamento do guindaste, limite de altura de elevação do martelo pesado, limite de sobrecarga, etc.

Uma ponte rolante padrão de uma viga será produzida em 30 dias.

Inspeção de amostras de material recebidas

Inspeção de amostras de material recebidas

 Desbobinamento e corte de chapas de aço

Desbobinamento, nivelamento e corte de chapas de aço

 Fabricação da viga principal do guindaste de pórtico 2

Fabricação do guindaste de pórtico - viga principal

 Fabricação da viga terra do guindaste do pórtico 1

Fabricação da viga do pórtico guindaste-terra

 Fabricação da perna de apoio do guindaste do pórtico 1

Fabricação da perna de apoio do guindaste do pórtico

 Pré-montagem do guindaste 2

Pré-montagem do guindaste

 Montagem de unidades de controle elétrico

Montagem de unidades de controle elétrico

 Pintura e armazenamento 2

Pintura e armazenamento
Dicas:
O tempo de avanço de guindastes com diferentes tensões pode ser 10-15 dias mais longo, pois os componentes elétricos precisam ser personalizados por nosso fornecedor.

Instalação no local ou instrução remota está disponível

A construção de confiança é realmente difícil, mas com mais de 10 anos de experiência em vendas e mais de 3000 projetos que fizemos, tanto os usuários finais quanto os agentes ganharam e se beneficiaram de nossa cooperação. A propósito, o recrutamento de representantes de vendas independentes: Generosa comissão / Sem riscos.

Exportação de pontes rolantes de uma viga para o Peru 4 escalas 1

5ton e 10ton Pórtico Guindaste de uma viga para venda ao Peru
grua suspensa de uma viga exportada para o Uruguai 3 escalonada 1

3 toneladas e 8 toneladas de ponte rolante de uma viga do tipo LDC para venda ao Uruguai
Ponte rolante principal do pórtico viga

Guindaste de Pórtico de Viga Única Argentina com Carro de Elevação com Pouca Folga
2

16 toneladas de pontes rolantes de uma viga entregues ao Qatar
Características do guindaste de pórtico de viga única2

Peru Projeto de pontes rolantes de uma viga
Guindaste de pórtico de 10 toneladas em HK

Hongkong - 10 Toneladas de guindaste de pórtico de uma viga
