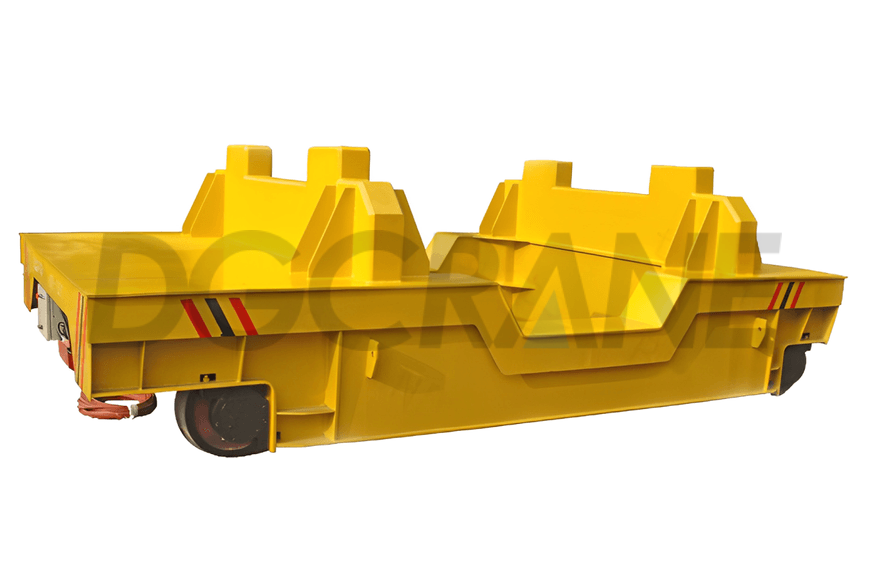

Carros/Carros/Carretillas de Transferencia de Cucharón de Servicio Pesado para el Transporte de Metal Fundido
El carro de transferencia de cuchara es un equipo utilizado en las industrias del acero y la fundición para transportar metal fundido. Su función principal es transferir acero fundido o hierro fundido desde el horno a las áreas de fundición, forja u otras áreas de procesamiento. Debido a las altas temperaturas y los altos requisitos de seguridad, los carros de transferencia de cuchara tienen mayores requisitos en cuanto a materiales de la carrocería, sistemas de transmisión y control eléctrico que los carros de transferencia comunes.
Característica
- Es adecuado para la transferencia de cucharas de acero y cucharas de escoria caliente de alta temperatura que contienen metal líquido fundido. El método de suministro de energía adopta principalmente una fuente de alimentación de riel de bajo voltaje.
- El carro de transferencia está equipado con materiales aislantes del calor para resistir altas temperaturas.
- La velocidad de arranque y parada se mantiene entre 0 y 20 m/min para evitar derrames de acero o escoria.
- Generalmente, se adopta un sistema de transmisión doble, en el que si un conjunto de sistemas falla, el otro conjunto garantiza que se pueda completar un ciclo de proceso.
- Se puede adoptar un sistema de control inalámbrico remoto para realizar una operación no tripulada.
Parámetros
Modelo | Impulsado por rieles | KPD-5T | KPD-10T | KPD-20T | KPD-30T | KPD-40T | KPD-60T | KPD-100T | KPD-150T | KPD-200T |
Funciona con pilas | KPX-5T | KPX-10T | KPX-20T | RPX-30T | KPX-40T | KPX-60T | KPX-100T | KPX-150T | KPX-200T | |
Capacidad(t) | 5 | 10 | 20 | 30 | 40 | 60 | 100 | 150 | 200 | |
Tamaño de la plataforma | Longitud (mm) | 3000 | 3200 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 | 8200 |
Ancho (mm) | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | 2800 | |
Altura (mm) | 500 | 550 | 550 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
Calibre (mm) | 1435 | 1435 | 1435 | 1435 | 1650 | 1650 | 2000 | 2000 | 2000 | |
Potencia del motor de tracción (kW) | 1.5 | 2.2 | 3.0 | 4.0 | 5.5 | 7.5 | 5,5 × 2 | 7,5 × 2 | 7,5 × 3 | |
Velocidad de desplazamiento (m/min) | 30 | 30 | 20 | 20 | 20 | 20 | 15 | 15 | 10 | |
Número de ruedas/Diámetro (mm) | 4/250 | 4/350 | 4/400 | 4/400 | 4/500 | 4/600 | 6/700 | 8/700 | 12/700 | |
Estructura de viga principal | Viga rectangular | Viga rectangular/viga cajón | Viga cajón doble + viga rectangular | |||||||
Material del bastidor del carro de transferencia de cuchara | Acero estructural al carbono Q235 | Acero de baja aleación Q345 | ||||||||
Material de la rueda | Acero fundido ZG340-640, tratamiento de temple superficial, profundidad de la capa endurecida en la superficie de la banda de rodadura ≥ 4,0 mm, dureza de temple a 4 mm ≥ 240 HBW | |||||||||
Material del eje | Acero 40Cr/45#, templado y revenido, las propiedades mecánicas del material del eje no deben ser inferiores a las del acero 45 en CB/T699 | |||||||||
Método de suministro de energía | Batería/riel de bajo voltaje de 36 V | |||||||||
Forma de transmisión | Reductor de engranajes helicoidales de eje paralelo serie F/reductor de engranajes cónicos helicoidales serie K/reductor de engranajes helicoidales de superficie dura serie R | |||||||||
Configuraciones opcionales | (1) Estructura de soporte de cuchara diseñada y fabricada según los requisitos del usuario; (2) Ladrillos refractarios u otros materiales aislantes del calor; (3) Interruptor automático de límite de estacionamiento al acercarse a la estación de trabajo | |||||||||
Tipo de riel recomendado | P18 | P24 | P24 | P38 | P43 | P50 | P60 | QU80 | QU100 |
Solicitud
Los carros de transferencia de cuchara se pueden utilizar en acerías para transportar acero fundido desde el convertidor hasta el horno de refinación, para la transferencia y vertido de escoria en pequeñas plantas de acero y para la transferencia de acero fundido en talleres de fundición.

Vertido de escoria

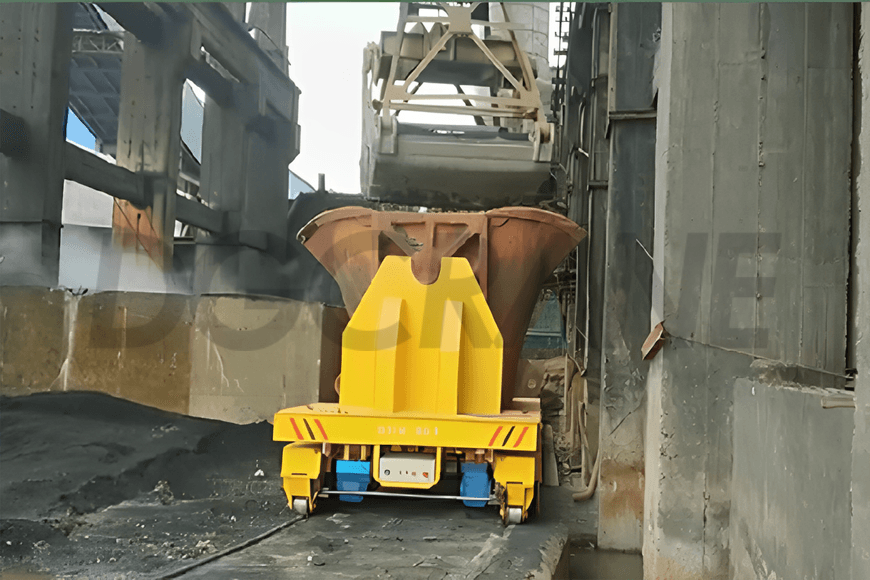

Transporte de escoria

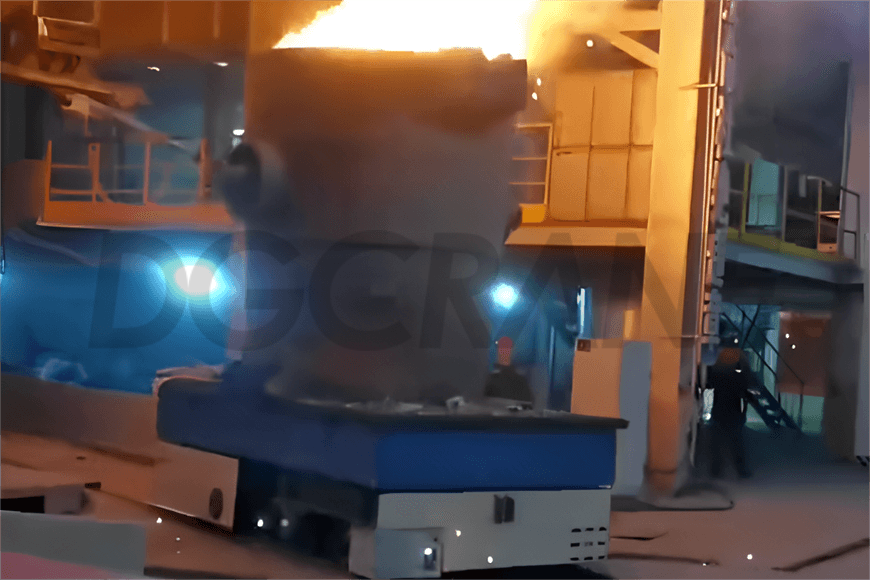

Transporte de acero fundido en fundiciones
Personalización
Proporcione los siguientes parámetros para personalizar un carro de transferencia de cucharón, o simplemente describa sus requisitos y crearemos un diseño personalizado para usted.
- Capacidad de carga
- Tamaño y altura de la mesa
- Modo de suministro de energía
- Tonelaje, diámetro, altura y colocación de la cuchara
