Μια βαθιά κατάδυση στους τύπους και τις καινοτομίες εναέριων γερανών διπλής δοκού

Γερανός διπλής δοκού, επίσης γνωστός ως γερανός γέφυρας διπλής δοκού ή διπλή δοκός γερανός ΕΟΤ είναι ένας τύπος γερανού που έχει διπλές δοκούς αντί για μία. Γενικά, οι γερανοί διπλής δοκού χρησιμοποιούνται για εφαρμογές βαρέως τύπου, πράγμα που σημαίνει ότι τα εξαρτήματα είναι πιο περίπλοκα, αυξάνοντας το κόστος αυτού του τύπου γερανού. Μια διαμόρφωση γερανού εναέριας γέφυρας διπλής δοκού αποτελείται από δύο δοκούς γέφυρας, δύο ακραία φορτηγά και ένα συγκρότημα ανυψωτικών τρόλεϊ.

Τύποι εναέριων γερανών διπλής δοκού

Ο γερανός διπλής δοκού είναι ο πιο συχνά χρησιμοποιούμενος τύπος εναέριου γερανού. Μπορεί να κατηγοριοποιηθεί με βάση τον τύπο του καροτσιού σε τύπους καροτσιών ανύψωσης και τρόλεϊ με βαρούλκο. Εάν αγοράζετε στην Κίνα, υπάρχουν δύο διαφορετικοί τύποι γερανών με διπλή δοκό: τύπου LH για καροτσάκι ανύψωσης και τύπος QD για καροτσάκι με βαρούλκο.

Γερανός διπλής δοκού τύπου LH με καρότσι ανύψωσης	Γερανός διπλής δοκού τύπου QD με βαρούλκο

Γερανός διπλής δοκού τύπου LH με καροτσάκι ανύψωσης

• Χωρητικότητα: 5-32/5 τόνοι
• Μήκος ανοίγματος: 10,5-31,5μ
• Ύψος ανύψωσης: 3-50μ
• Καθήκον εργασίας: Α3, Α4
• Ονομαστική τάση: 220V~690V, 50-60Hz, 3ph AC
• Θερμοκρασία περιβάλλοντος εργασίας: -25℃～+50℃, σχετική υγρασία ≤85%
• Λειτουργία ελέγχου γερανού: Έλεγχος δαπέδου / Τηλεχειριστήριο / Δωμάτιο καμπίνας

Για πιο λεπτομερείς προδιαγραφές, ανατρέξτε στον κατάλογο της DGCRANE με γερανούς διπλής δοκού τύπου LH.

Πίνακας παραμέτρων εναέριου γερανού διπλής δοκού LH

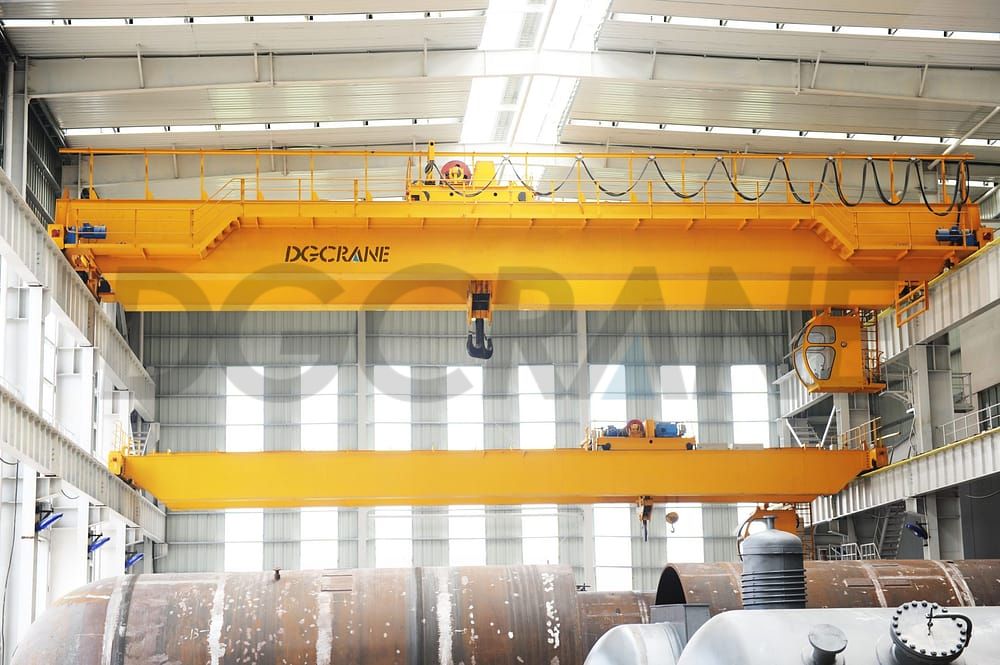

Γερανός διπλής δοκού τύπου QD με βαρούλκο

• Χωρητικότητα: 5-800/150 τόνοι
• Μήκος ανοίγματος: 10,5-31,5μ
• Ύψος ανύψωσης: 3-50μ
• Καθήκον εργασίας: Α5, Α6
• Ονομαστική τάση: 220V~690V, 50-60Hz, 3ph AC
• Θερμοκρασία περιβάλλοντος εργασίας: -25℃～+50℃, σχετική υγρασία ≤85%
• Λειτουργία ελέγχου γερανού: Έλεγχος δαπέδου / Τηλεχειριστήριο / Δωμάτιο καμπίνας

Για πιο λεπτομερείς προδιαγραφές, ανατρέξτε στον κατάλογο της DGCRANE με γερανούς διπλής δοκού τύπου QD με γάντζο.

Πίνακας παραμέτρων εναέριου γερανού διπλής δοκού QD

Λύσεις εναέριων γερανών διπλής δοκού για διάφορα σενάρια βιομηχανίας

Οι γερανοί εναέριου γερανού διπλής δοκού τρόλεϊ τύπου LH και οι γερανοί εναέριου γερανού διπλής δοκού βαρούλκου τύπου QD είναι δύο τύποι που μπορούν να καλύψουν τις απαιτήσεις ανύψωσης των γάντζων στις περισσότερες συνθήκες εργασίας. Οι γερανοί διπλής δοκού μπορούν επίσης να εξοπλιστούν με διαφορετικές συσκευές ανύψωσης και σχέδια καροτσιών, κατάλληλα για προσαρμοσμένες λύσεις σε διαφορετικές βιομηχανίες. Ακολουθούν ορισμένες ειδικές περιπτώσεις που ισχύουν για τη βιομηχανία μεταλλουργίας και προκατασκευής.

QE διπλό τρόλεϊ μεταλλουργικός γερανός διπλής δοκού για μεταφορά κουταλιών από σκραπ χάλυβα σε χαλυβουργεία

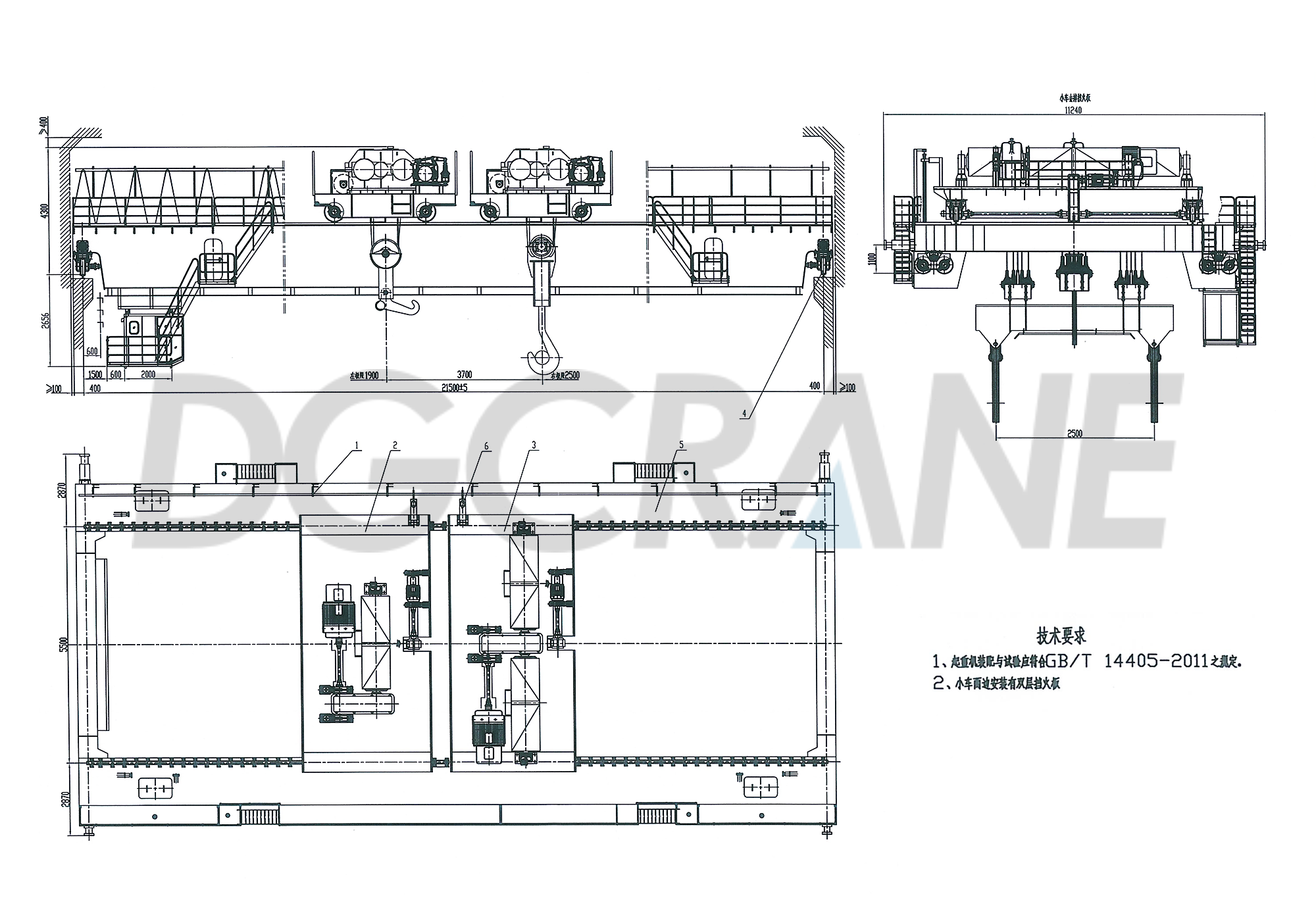

Σχέδιο γερανού εναέριου γερανού διπλού τρόλεϊ 50ton+50ton QE μεταλλουργικό διπλής δοκού

Παράμετροι προϊόντος Κατηγορία προϊόντος: HB(BCD) Παράμετροι προϊόντος Τύπος: QE διπλό τρόλεϊ μεταλλουργικός γερανός διπλής δοκού Ανυψωτική ικανότητα: 50ton+50ton Άνοιγμα: 21,5μ Ύψος ανύψωσης: 22μ Ταχύτητα ανύψωσης: 1,26-12,6m/min Ταχύτητα ταξιδιού: 3,8-38 m/min (κύριος γερανός), 7,8-78 m/min (βοηθητικός γερανός) Καθήκον εργασίας: Α7 Τρόπος λειτουργίας: Έλεγχος καμπίνας (κλειστή καμπίνα διπλής μόνωσης)

Για το ειδικό περιβάλλον υψηλής θερμοκρασίας και υψηλής σκόνης, καθώς και για την πρακτική χρήση, ο πελάτης έχει θέσει ορισμένες ειδικές απαιτήσεις για τις τεχνικές προδιαγραφές αυτού του διπλού γερανού γέφυρας:

• Αυτός ο γερανός γέφυρας διπλής δοκού χρησιμοποιείται κυρίως για την ανύψωση κουτάλας και μετατροπέα σκραπ χάλυβα, επομένως απαιτείται το κύριο άγκιστρο και το βοηθητικό άγκιστρο να έχουν την ίδια ταχύτητα και ταχύτητα.
• Ο πελάτης απαιτεί ότι εκτός από ειδικές απαιτήσεις, όλα τα εξαρτήματα του γερανού πρέπει να είναι εναλλάξιμα με τον υπάρχοντα γερανό 50+50 t για να μειωθεί το κόστος επικοινωνίας της προμήθειας κατά τη μεταγενέστερη συντήρηση.
• Λόγω της ιδιαίτερης φύσης του μεταλλουργικού περιβάλλοντος με υψηλές θερμοκρασίες και υψηλή σκόνη, η τροφοδοσία του καροτσιού γερανού χρησιμοποιεί μια συρόμενη γραμμή επαφής χαλκού-ατσάλι.
• Για να εξασφαλιστεί η σταθερότητα και η μη ανατροπή της κουτάλας κατά τη λειτουργία του γερανού, τοποθετούνται ηλεκτρονικές ζυγαριές στο κύριο άγκιστρο και το βοηθητικό άγκιστρο, με αισθητήρες τοποθετημένους στις σταθερές τροχαλίες, εξοπλισμένους με αντισταθμιστές συρματόσχοινων και ασύρματους πομπούς. Ο εξωτερικός θάλαμος ελέγχου είναι εξοπλισμένος με μια μεγάλη οθόνη για την εμφάνιση του πραγματικού βάρους των ανυψωμένων αντικειμένων και η συσκευή μετάδοσης στέλνει δεδομένα ασύρματα στο δωμάτιο ελέγχου εδάφους. Είναι εξοπλισμένο με ασύρματη συσκευή λήψης ηλεκτρονικών ζυγαριών και μετατροπέα 4-20mA.
• Η ασφάλεια είναι πρωταρχικής σημασίας στο μεταλλουργικό εργαστήριο. Ο γερανός διαθέτει ένα πλήρες σετ ασφάλισης, όπως προστασία από βραχυκύκλωμα, προστασία υπερφόρτωσης, προστασία υπό τάση, προστασία μηδενικής θέσης, προστασία ορίων ταξιδιού, προστασία απενεργοποίησης έκτακτης ανάγκης, διακόπτης ασφαλείας για πόρτα κιγκλιδώματος, προστασία υπερφόρτωσης, προστασία ορίου κατάβασης και κατάβαση προστασία από υπερβολική ταχύτητα.
• Το σύστημα ανύψωσης υιοθετεί ένα σύστημα ρύθμισης πίεσης στάτη και ρύθμισης ταχύτητας με ρυθμίσεις τεσσάρων ταχυτήτων: 10%, 20%, 30% και 100%. Υιοθετεί μια λειτουργία ελέγχου διπλού βρόχου (κύριος και εφεδρικός), έτσι ώστε όταν αποτυγχάνει ο ένας βρόχος (οι βρόχοι τροφοδοσίας και ελέγχου του ελαττωματικού βρόχου κόβονται εντελώς), μπορεί να μεταβεί στον άλλο βρόχο για κανονική λειτουργία. Η επιλογή κάθε μηχανισμού ελέγχου ταχύτητας πρέπει να λαμβάνει πλήρως υπόψη το περιθώριο ισχύος για να ανταποκρίνεται στο σκληρό περιβάλλον λειτουργίας της μονάδας χρήστη.
• Το σύστημα κίνησης τόσο του κύριου όσο και του βοηθητικού τρόλεϊ υιοθετεί ένα σύστημα ελέγχου ταχύτητας μεταβλητής συχνότητας (δύο σετ μετατροπέων συχνότητας για το κύριο τρόλεϊ και απαιτείται όταν ένα σετ χρησιμοποιείται μόνο του, η χωρητικότητα να πληροί τις απαιτήσεις ολόκληρης της λειτουργίας του γερανού ). Οι αντιστάσεις είναι εγκατεστημένες και στα δύο άκρα εισόδου και εξόδου του ελέγχου ποσότητας του διακόπτη για να καταστέλλουν τις υπερτάσεις ρεύματος και να αποτρέπουν μεγάλες επιπτώσεις στο ηλεκτρικό δίκτυο, προστατεύοντας έτσι τα ηλεκτρικά εξαρτήματα.

Πλήρως αυτόματος μη επανδρωμένος γερανός διπλής δοκού QD για ανύψωση εργοστασιακών προϊόντων βαναδίου μπάλες από κράμα αζώτου βαναδίου

Σχέδιο μη επανδρωμένου γερανού διπλής δοκού 4ton QD

Παράμετροι προϊόντος Τύπος: QD πλήρως αυτόματος μη επανδρωμένος γερανός διπλής δοκού Ανυψωτική ικανότητα: 4 τόνοι Άνοιγμα: 13,5μ Ύψος ανύψωσης: 9μ Ταχύτητα ανύψωσης: 1,35-13,5m/min Ταχύτητα ταξιδιού: 7,4-74m/min (τρόλεϊ) 2,86-28,6m/min (γερανός) Καθήκον εργασίας: Α7 Τρόπος λειτουργίας: Πλήρως αυτόματο μη επανδρωμένο Τιμή λειτουργίας: 1.738.000 RMB

Αυτή η θήκη χρησιμοποιεί έναν αυτόματο μηχανισμό τροφοδοσίας και μη επανδρωμένο γερανό γέφυρας διπλής δοκού ελέγχου για να ολοκληρώσει τη φόρτωση και την ακριβή τοποθέτηση της σφαιρικής χοάνης από κράμα βαναδίου-αζώτου, ικανοποιώντας τις απαιτήσεις της διαδικασίας παραγωγής. Ορισμένες άλλες συγκεκριμένες απαιτήσεις από τον πελάτη περιλαμβάνουν:

• Σύστημα ελέγχου: Το σύστημα ελέγχου αποτελείται από ένα PLC. Το PLC επικοινωνεί με τον επάνω υπολογιστή μέσω Ethernet. Το σύστημα ελέγχου είναι υπεύθυνο για την αναγνώριση, την τοποθέτηση και την αποφυγή ταλάντωσης των ανυψωμένων αντικειμένων. Υπάρχουν τρεις τρόποι λειτουργίας για τη λειτουργία μη επανδρωμένου γερανού: λειτουργία τηλεχειρισμού επιτόπου, απομακρυσμένη λειτουργία από το προσωπικό και αυτόματη λειτουργία σύμφωνα με τις οδηγίες του ανώτερου υπολογιστή.
• Σύστημα ελέγχου κατά της ταλάντωσης: Το σύστημα ελέγχου κατά της ταλάντωσης πρέπει να ανιχνεύει την κατάσταση αιώρησης του χαλύβδινου σχοινιού σε πραγματικό χρόνο, να ελέγχει και να ρυθμίζει την επιτάχυνση και την επιβράδυνση του μη επανδρωμένου γερανού, να μειώνει την αιώρηση του ανυψωμένου αντικειμένου κατά την ανύψωση και τοποθετήστε το με ακρίβεια στη θέση-στόχο, κάνοντας τη διαδικασία ανύψωσης πιο γρήγορη και ομαλή.
• Κινητήρες: Το σύστημα χρησιμοποιεί κινητήρες μεταβλητής συχνότητας ή σερβοκινητήρες. Ο μηχανισμός ανύψωσης υιοθετεί έναν κινητήρα διπλού άξονα για να διασφαλίσει ότι τα δύο σετ βαρούλκων λειτουργούν με την ίδια ταχύτητα.
• Εξωτερικοί αισθητήρες: Συμπεριλαμβάνονται κωδικοποιητές WCS, κωδικοποιητές απολύτων ανύψωσης, αισθητήρες ζύγισης, διακόπτες ορίου κ.λπ. Αυτοί οι αισθητήρες μπορούν να χωριστούν κυρίως σε δύο κατηγορίες: ο ένας είναι υπεύθυνος για την ασφάλεια της λειτουργίας μη επανδρωμένου γερανού, όπως αισθητήρες ζύγισης και διακόπτες ορίου. Το άλλο είναι να διασφαλιστεί η ακριβής τοποθέτηση των μη επανδρωμένων γερανών, όπως οι κωδικοποιητές WCS και οι κωδικοποιητές απολύτων ανύψωσης. Οι κωδικοποιητές WCS πρέπει να έχουν συσκευές καθαρισμού και φυσήματος.
• Ακρίβεια μη επανδρωμένου γερανού: Η ακρίβεια τοποθέτησης του μηχανισμού κίνησης του τρόλεϊ και του γερανού είναι ±5mm και η ακρίβεια τοποθέτησης του μηχανισμού ανύψωσης είναι ±5mm.
• Χρόνος Κύκλου Παραγωγής: Ολοκληρώστε έναν χρόνο κύκλου παραγωγής ≤ 15 λεπτά.
• Λαμβάνοντας υπόψη τη μεγάλη ποσότητα σκόνης γραφίτη στο περιβάλλον εργασίας του μη επανδρωμένου γερανού, πρέπει να ληφθούν προστατευτικά μέτρα για το ηλεκτρικό σύστημα ελέγχου. Τα συγκεκριμένα μέτρα περιλαμβάνουν:
  • Η εσωτερική πλευρά των ανοιγμάτων εξαερισμού του ηλεκτρικού πίνακα ελέγχου είναι εξοπλισμένη με ένα δίχτυ που αντιστέκεται στη σκόνη, το οποίο πρέπει να αφαιρείται εύκολα για τακτικό καθαρισμό σε μετέπειτα περίοδο.
  • Όλες οι θύρες εισόδου και εξόδου του ηλεκτρικού πίνακα ελέγχου πρέπει να σφραγιστούν.
  • Όλα τα εξαρτήματα του ηλεκτρικού ντουλαπιού πρέπει να χρησιμοποιούν αντιεκρηκτικές ηλεκτρικές συσκευές για την ουσιαστική πρόληψη της βλάβης που προκαλείται από τη σκόνη γραφίτη.
  • Τοποθετήστε ένα προστατευτικό κάλυμμα για την κάμερα και καθαρίστε τακτικά το προστατευτικό κάλυμμα.
  • Το επίπεδο προστασίας των κινητήρων, των μειωτών, των κωδικοποιητών και των τερματικών διακοπτών δεν είναι χαμηλότερο από το IP54.

Χάλυβας γερανός αποθήκης άμεσης αποστολής για χειρισμό χάλυβα τυπικού μήκους με άνω περιστρεφόμενη ηλεκτρομαγνητική δέσμη QC Γερανό με διπλή δοκό

Σχέδια του άνω περιστρεφόμενου ηλεκτρομαγνητικού γερανού διπλής δοκού 12,5ton+12,5ton QC

Παράμετροι προϊόντος Τύπος: QC άνω περιστρεφόμενος ηλεκτρομαγνητικός αναρτημένος γερανός διπλής δοκού Χωρητικότητα: 12,5 τόνοι + 12,5 τόνοι Άνοιγμα: 31,5μ Ύψος ανύψωσης: 10μ Ταχύτητα ανύψωσης: 16,2 m/min Ταχύτητα ταξιδιού: 94,7 m/min (κύριο τρόλεϊ), 0,22-2,2 r/min (πάνω καρότσι), 43 m/min (κάτω τρόλεϊ) Καθήκον Εργασίας: Α7 Μέθοδος ελέγχου: Λειτουργία καμπίνας Τιμή: 1.425.000 RMB

Η κύρια λειτουργία του κέντρου άμεσης διανομής χάλυβα είναι η κεντρική αποθήκευση χάλυβα διαφόρων προδιαγραφών και μοντέλων και η διανομή και η έγκαιρη αποστολή τους σύμφωνα με τις παραγγελίες των πελατών. Ο γερανός διπλής δοκού ηλεκτρομαγνητικής γέφυρας χρησιμοποιείται για ανύψωση και αποστολή χάλυβα σταθερών μηκών στο κέντρο άμεσης διανομής χάλυβα. Ολόκληρος ο κινητήρας του μηχανισμού λειτουργίας του οχήματος απαιτεί ηλεκτρικό έλεγχο από μια συσκευή ελέγχου μετατροπής συχνότητας.

Ο άνω περιστρεφόμενος ηλεκτρομαγνητικός αναρτημένος γερανός ακολουθεί τις προδιαγραφές σχεδιασμού GB/T 3811-2008 «Προδιαγραφές σχεδίασης γερανού» και GB/T 14405-1993 «Γερανός γενικής γέφυρας» και άλλα εθνικά και βιομηχανικά πρότυπα. Είναι κατάλληλο για εσωτερικά ή εξωτερικά σταθερά ανοίγματα σε χαλυβουργεία, αυλές και αποθήκες, για φόρτωση, εκφόρτωση και μεταφορά υλικών όπως χαλύβδινες πλάκες, προφίλ και πηνία. Είναι ιδιαίτερα κατάλληλο για ανύψωση υλικών διαφορετικών προδιαγραφών και που απαιτούν οριζόντια περιστροφή. Το κάτω μέρος της αναρτημένης δοκού μπορεί να φέρει ειδικό εξοπλισμό ανύψωσης όπως ηλεκτρομαγνητικές βεντούζες και σφιγκτήρες.

Το ηλεκτρομαγνητικό σύστημα μαγνήτισης σιδήρου αποτελείται κυρίως από έναν πίνακα ελέγχου και μια μπαταρία. Όταν ο ηλεκτρομαγνήτης χρησιμοποιείται κανονικά, το κύκλωμα ανορθωτή στον πίνακα ελέγχου φορτίζει την μπαταρία. Όταν η εξωτερική τροφοδοσία διακοπεί, το σύστημα ηλεκτρομαγνητικού ελέγχου θα αλλάξει αυτόματα τον ηλεκτρομαγνήτη σε τροφοδοσία μπαταρίας για να διασφαλίσει ότι το ανασηκωμένο αντικείμενο δεν θα πέσει λόγω ξαφνικής διακοπής ρεύματος. Σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εγκατασταθεί τροφοδοτικό inverter για το σύστημα ηλεκτρομαγνητικής συγκράτησης, ώστε ο χειριστής να μπορεί να ανοίξει το φρένο του μηχανισμού ανύψωσης και να κατεβάσει το ανυψωμένο αντικείμενο στο έδαφος σε περίπτωση διακοπής ρεύματος.

Ο μηχανισμός λειτουργίας υιοθετεί κανονικά κλειστά φρένα μπλοκ υδραυλικής ράβδου ώθησης. ο μηχανισμός ανύψωσης υιοθετεί υδραυλικά φρένα μπλοκ ράβδου ώθησης. Οι απαιτήσεις πέδησης είναι ομαλή και αξιόπιστη. Μετά από τρεις δοκιμές πλήρους συμπίεσης, το ελατήριο που χρησιμοποιείται στο φρένο δεν πρέπει να έχει μόνιμη παραμόρφωση. Η επιφάνεια επαφής της συναρμολογημένης επένδυσης φρένων με τον τροχό του φρένου δεν είναι μικρότερη από 70% της συνολικής επιφάνειας. Η περιστροφή κάθε σημείου άρθρωσης του φρένου πρέπει να είναι ευέλικτη.

QZ Grab Bucket Διπλός Γερανός Γερανός για χρήση σε Τσιμεντοβιομηχανίες

Σχέδια γερανού γερανού διπλής δοκού με κάδο λαβής 10 τόνων

Παράμετροι προϊόντος Τύπος: QZ Γερανός με διπλή δοκό με κουβά Ανυψωτική ικανότητα: 10 τόνοι Άνοιγμα: 31,5μ Ύψος ανύψωσης: 18μ Ταχύτητα ανύψωσης: 29m/min Ταχύτητα ταξιδιού: 89 m/min (για τον κύριο γερανό), 45,6 m/min (για το τρόλεϊ) Καθήκον Εργασίας: Α6 Τιμή: 301.700 ¥ Τρόπος λειτουργίας: Έλεγχος καμπίνας

Αυτός ο γερανός διπλής δοκού είναι κατάλληλος για βιομηχανίες όπως η μεταλλουργία, τα οικοδομικά υλικά, η χημική βιομηχανία και η εξόρυξη άνθρακα. Χρησιμοποιείται για τη φόρτωση και εκφόρτωση χύδην υλικών όπως μεταλλεύματα, σκωρίες, οπτάνθρακες, άνθρακας και άμμος σε εργαστήρια, αποθήκες ή εξωτερικούς χώρους με σταθερά ανοίγματα.

Το τροφοδοτικό του γερανού διπλής δοκού υιοθετεί ένα τριφασικό τετρασύρματο (3P+PE) AC 380V, 50HZ. Η τροφοδοσία ρεύματος εισάγεται στον κύριο πίνακα διανομής ισχύος του γερανού από το συρόμενο καλώδιο και στη συνέχεια η ισχύς διανέμεται στο κύριο, το φωτισμό και τα βοηθητικά κυκλώματα. Ο γερανός είναι σχεδιασμένος με όλα τα καλώδια και τα καλώδια κρυμμένα, με τα καλώδια για τα μεγάλα και μικρά αυτοκίνητα δρομολογημένα σε γαλβανισμένες συρμάτινες γούρνες. Οι κινητήρες και οι γραμμές υπερφόρτωσης προστατεύονται από σωλήνες ενισχυμένους με χάλυβα για να αποφευχθεί η ζημιά του καλωδίου που προκαλείται από ανθρώπινους παράγοντες και να παραταθεί η διάρκεια ζωής.

Εάν έχετε παρόμοιες ανάγκες όπως περιγράφονται παραπάνω, μη διστάσετε να επικοινωνήσετε με τον αποκλειστικό αντιπρόσωπο εξυπηρέτησης πελατών ανά πάσα στιγμή.

Ζόρα Ζάο

Εμπειρογνώμονας στις λύσεις εξαρτημάτων γερανού/γερανού γερανού/γερανού γερανού γερανού

Με 10+ χρόνια εμπειρίας στη βιομηχανία εξαγωγών Crane Overseas, βοήθησε 10.000+ πελάτες με τις ερωτήσεις και τις ανησυχίες τους πριν από την πώληση, εάν έχετε οποιεσδήποτε σχετικές ανάγκες, μη διστάσετε να επικοινωνήσετε μαζί μου!

WhatsApp: +86 158 3611 5029

ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ: zorazhao@dgcrane.com

Περισσότερες λύσεις σχεδίασης γερανού εναέριου γερανού διπλής δοκού

Σφιγκτήρας γερανού διπλής δοκού

Γερανός διπλής δοκού QB με αντιεκρηκτική προστασία

Γερανός διπλής δοκού με μόνωση QY

Ερμηνεία μοντέλων που αναφέρονται συχνά στις κινεζικές προμήθειες

• NLH — Ηλεκτρικός ανυψωτικός γερανός διπλής δοκού, με σχέδιο ευρωπαϊκού στυλ, χωρητικότητας 3 τόνων -80 τόνων, με χαμηλότερο προφίλ από τον τύπο LH.
• LH— Γερανός γέφυρας ηλεκτρικού ανυψωτικού διπλού δοκού με καρότσι ανύψωσης συρματόσχοινου CD/MD, χωρητικότητας 3 τόνων -63 τόνων, φθηνότερη λύση από την NLH.
• QDX — Γερανός διπλής δοκού με ανοιχτό βαρούλκο ευρωπαϊκού τύπου με χωρητικότητα 3 τόνων -320 τόνων κάτω ύψος με γερανό τύπου QD.
• QD — Universal διπλός γερανός με γάντζο για γενική χρήση με χωρητικότητα από 3 τόνους έως 550 τόνους
• QDY — Γερανός γέφυρας χύτευσης για χειρισμό θερμής κουτάλας χωρητικότητας 3 τόνων -74 τόνων
• YZ — Γερανός χύτευσης διπλής δοκού με χωρητικότητα 75 τόνων -320 τόνων
• QZ— Γερανός γέφυρας αρπάγης με σχέδιο γερανού διπλής δοκού με λαβή φλοιού πορτοκαλιού ή κάδος αρπάγης με όστρακο για χειρισμό φορτίων χύδην
• QB— Αντιεκρηκτικός γερανός γέφυρας με αντιεκρηκτική σχεδίαση για επικίνδυνες εφαρμογές χωρητικότητας 5 ~ 75 τόνων
• QE— Γερανός γέφυρας διπλής δοκού με διπλό ανοιχτό βαρούλκο για διαδοχική ανύψωση με χωρητικότητα f (2,5+2,5)~(200+200) τόνους
• QY— Μονωμένος γερανός γέφυρας διπλής δοκού για εργαστήρια τήξης ηλεκτρολύσεων μη σιδηρούχων μετάλλων, αλουμινίου και μαγνησίου με χωρητικότητα 1 τόνου -50 τόνους
• QC— Ηλεκτρομαγνητικός γερανός γέφυρας για χειρισμό μετάλλων χάλυβα, που χρησιμοποιείται σε χαλυβουργείο ή σε μάντρα απορριμμάτων χάλυβα για χειρισμό απορριμμάτων χάλυβα
• QG— Κρεμαστός γερανός γέφυρας δοκών για μακρύ και άβολο χειρισμό φορτίου με δοκό ανύψωσης και διαστολέα ανύψωσης
• QL— Γερανός γέφυρας ηλεκτρομαγνητικής κρεμαστής δοκού για χειρισμό μεγάλων και βαρέων φορτίων όπως χαλύβδινος σωλήνας, χαλύβδινη πλάκα κ.λπ.
• SQ— Χειροκίνητος γερανός διπλής δοκού για συνεργεία ή αποθήκες όπου υπάρχει έλλειψη ηλεκτρικής ενέργειας ή απαιτείται αντιεκρηκτικός γερανός.
